一种自主充气式直肠感觉刺激装置
本实用新型涉及排便障碍型便秘患者感觉功能康复装置，具体涉及一种自主充气式直肠感觉刺激装置。
背景技术：
随着饮食结构改变、生活节奏加快以及社会心理等因素影响，功能性便秘的患病率逐年升高，并且严重地影响了人们的学习与工作，降低人们的生活质量。排便障碍型便秘属于功能性便秘的一种，主要是指由于常由于盆底肌、肛门括约肌在排便时的活动不能协调，或直肠感觉异常所致。
直肠敏感性降低成为导致排便障碍型便秘的发病机制之一，以便意缺乏、排便不尽感为主要临床表现，临床迫切需要针对直肠敏感性降低所致便秘的治疗方法。直肠对于压力感觉较为敏感，研究发现机械扩张是刺激直肠敏感性最可靠的方法，因此，选择“球囊扩张”训练作为一种机械刺激，针对直肠低敏感进行感觉训练，是一种行为疗法，实现“动作-反馈-学习-再动作”的过程，以求达到治疗效果。
现对排便障碍型便秘患者采用生物反馈，虽取得了一定的疗效，但由于其治疗周期较长一个疗程10次，常需2～3个疗程，同时远期疗效不佳、费用较高，给患者的康复带来了不便，同时增加了经济负担。因此，需要研发一种价格便宜、简便操作、疗效客观的家庭训练装置。
技术实现要素：
本实用新型的目的在于提供一种自主充气式直肠感觉刺激装置，该装置可保证插管定位准确，根据患者的感觉阈值进行梯度训练，以达到更好的治疗效果。
本实用新型的技术方案在于：一种自主充气式直肠感觉刺激装置，包括充放气装置，所述充放气装置的输出端连接有注气阀，所述注气阀的另一端连接有压力表，所述压力表的另一端连接有具有刻度的刻度导管，所述刻度导管的另一端连接带有球囊，刻度导管还设置有可调整定位的圆形垫片。
进一步地，所述充放气装置为血压计用充气球。
进一步地，所述注气阀为单向阀。
进一步地，所述刻度导管与球囊固定连接形成一体，刻度导管上刻度的起始端设置于与球囊连接的一端。
进一步地，所述刻度导管为硅橡胶制成，所述球囊由聚氨酯橡胶制成。
进一步地，所述圆形垫片由硅橡胶制成，圆形垫片的中心设置有与刻度导管紧配的“一”字开口。
进一步地，所述圆形垫片上“一”字开口的长度与刻度导管的半径相等。
与现有技术相比较，本实用新型具有以下优点：该装置结构新颖，设计合理，可重复使用，自主操作，简单便捷安全；操作者省力，患者易于接受，避免插入导管深度不一，影响治疗效果。减少医务人员的工作量，保证插管定位准确，根据患者的感觉阈值进行梯度训练，以达到更好的治疗效果。
该装置根据3d肛门直肠测压仪器检测患者的感觉阈值，并通过最大的感觉阈值依次减少进行训练，同时也可以根据测压导管插入的深度来确定刻度导管插入的深度，确保患者自行插入定位准确，此法可调节患者直肠感觉阈值，改善其直肠感觉功能，纠正盆底不协调运动，从而改善便秘症状，提升患者生活质量，取得良好的疗效。
附图说明

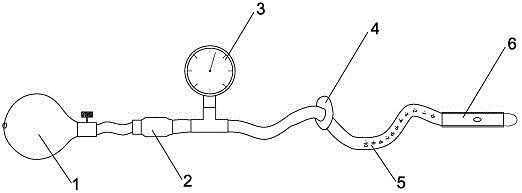

图1为本实用新型的结构示意图；
图2为本实用新型的球囊注气位置放大图；
图中：1-充放气球阀、2-注气阀（单向阀）、3-压力表、4-圆形垫片、5-刻度导管、6-球囊。
具体实施方式
为让本实用新型的上述特征和优点能更浅显易懂，下文特举实施例，并配合附图，作详细说明如下，但本实用新型并不限于此。
参考图1和图2
一种自主充气式直肠感觉刺激装置，包括充放气装置，所述充放气装置的输出端连接有注气阀，所述注气阀的另一端连接有压力表，所述压力表的另一端连接有具有刻度的刻度导管，所述刻度导管的另一端连接带有球囊，刻度导管还设置有可调整定位的圆形垫片。
本实施例中，所述充放气装置为血压计用充气球，并具有一个螺旋阀门开关，控制气体进出，简便操作。
本实施例中，所述注气阀为单向阀，以便将气体注入球囊或者排出球囊。注气阀在充放气装置关闭时可注气，注气后注气阀自动关闭，压力表上可看到充气压力，远端的球囊保持充盈状态。传统方法采用三通开关，因患者认知能力较低，无法正确掌握操作要领，此设置较传统方法简便，易于掌握。
本实施例中，通过压力表控制球囊的压力。
本实施例中，所述刻度导管与球囊固定连接形成一体，以便通过充放气装置将气体通过刻度导管充入球囊内。刻度导管上刻度的起始端设置于与球囊连接的一端，以便用来测量插入的深度，保证球囊在直肠内。
本实施例中，所述球囊的两端分别与刻度导管固定连接一体，刻度导管位于球囊内的区段设置有向球囊内注气的注气孔。
本实施例中，所述刻度导管为硅橡胶制成，无刺激性，防止造成直肠刺激。所述球囊由聚氨酯橡胶制成，容积为200-300ml，具有一定的张力性，弹性较好、耐磨损、耐撕裂，可反复利用，根据3d肛门直肠测压检查中患者感觉阈值决定训练注气量。
本实施例中，所述刻度导管材质柔软，长度约60cm，方便患者自主操作训练。同时刻度导管上的刻度间隔1cm，保证导管插入直肠定位准确。
本实施例中，所述圆形垫片由硅橡胶制成，无刺激性，圆形垫片的中心设置有与刻度导管紧配的“一”字开口，以便圆形垫片的固定与活动，并根据3d肛门直肠测压检查确定插管深度，将垫片调至相应刻度，自主插入导管，利于定位准确。
本实施例中，为了更好的实现圆形垫片的定位，所述圆形垫片上“一”字开口的长度与刻度导管的半径相等。
本实施例中，可在注气阀与压力表之间设置有排气阀，以便球囊的体快速排出。
使用方法：首先调节圆形垫片至相应刻度（根据3d肛门直肠测压检查确定插管深度），通过充放气装置与压力表控制充气量（根据3d肛门直肠测压检查感觉阈值确定抽取容量），使用润滑剂润滑球囊，插入肛门至相应位置，动作轻柔，圆形垫片顶住肛门口，按压充放气装置，进行推注气体，使球囊充盈，然后关闭充放气装置，充盈的球囊置于直肠腔内，即可进行家庭训练。训练结束后，打开充放气装置，放出球囊内的气体，拔出刻度导管和球囊。
以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
技术特征：
1.一种自主充气式直肠感觉刺激装置，包括充放气装置，其特征在于，所述充放气装置的输出端连接有注气阀，所述注气阀的另一端连接有压力表，所述压力表的另一端连接有具有刻度的刻度导管，所述刻度导管的另一端连接带有球囊，刻度导管还设置有可调整定位的圆形垫片。
2.根据权利要求1所述的一种自主充气式直肠感觉刺激装置，其特征在于，所述充放气装置为血压计用充气球。
3.根据权利要求1所述的一种自主充气式直肠感觉刺激装置，其特征在于，所述注气阀为单向阀。
4.根据权利要求1、2或3所述的一种自主充气式直肠感觉刺激装置，其特征在于，所述刻度导管与球囊固定连接形成一体，刻度导管上刻度的起始端设置于与球囊连接的一端。
5.根据权利要求1所述的一种自主充气式直肠感觉刺激装置，其特征在于，所述刻度导管为硅橡胶制成，所述球囊由聚氨酯橡胶制成。
6.根据权利要求1、2、或5所述的一种自主充气式直肠感觉刺激装置，其特征在于，所述圆形垫片由硅橡胶制成，圆形垫片的中心设置有与刻度导管紧配的“一”字开口。
7.根据权利要求6所述的一种自主充气式直肠感觉刺激装置，其特征在于，所述圆形垫片上“一”字开口的长度与刻度导管的半径相等。
技术总结
本实用新型涉及排便障碍型便秘患者感觉功能康复装置，具体涉及一种自主充气式直肠感觉刺激装置，包括充放气装置，所述充放气装置的输出端连接有注气阀，所述注气阀的另一端连接有压力表，所述压力表的另一端连接有具有刻度的刻度导管，所述刻度导管的另一端连接带有球囊，刻度导管还设置有可调整定位的圆形垫片。该装置可保证插管定位准确，根据患者的感觉阈值进行梯度训练，以达到更好的治疗效果。
技术研发人员：刘启鸿;柯晓;何炎琴;林国晟;蔡华珠;赵培琳;曹俊昌;王宁馨;胡剑云;胡露楠;陈盈
受保护的技术使用者：福建中医药大学
技术研发日：2020.10.28
技术公布日：2021.08.03
