塑胶高周波熔接机：高频热合技术详解
一、设备定义与工作原理
塑胶高周波熔接机是利用高频电场（27.12MHz） 使塑胶材料分子高速摩擦生热，结合压力实现熔融焊接的设备。其原理为：高频发生器产生交变电场，当塑胶材料（如PVC、TPU、EVA等极性材料）置于上下电极之间时，分子偶极子随电场方向往复振动，产生内摩擦热，使材料熔融，再通过压力压合形成牢固焊缝。

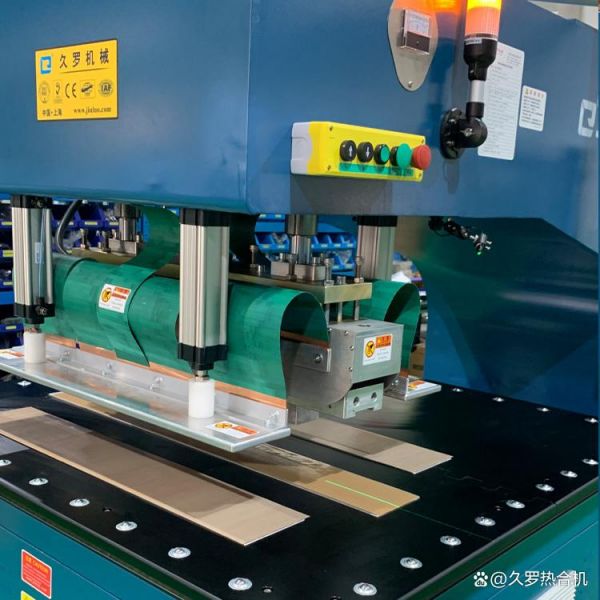

高周波热合机
二、核心结构与关键组件
高频发生器
电子管振荡系统：采用四极电子管（如8T85、E3130），通过灯丝加热发射电子，在阳极高压下形成高频振荡，输出功率5 - 50kW可调。
LC振荡电路：由高频电容（陶瓷电容/真空电容）和电感线圈组成，决定振荡频率和能量输出稳定性，需定期检测电容耐压值（≥15kV）和电感线圈绝缘性。
上下电极：采用铜合金或铝合金制成，表面镀硬铬防锈，电极尺寸根据工件定制（常见尺寸300mm×500mm），需保证平行度≤0.1mm。
压力装置：气动/液压驱动，压力范围0.5 - 4MPa，通过调压阀精准控制，确保熔融材料均匀受压。
PLC智能控制：集成时间继电器（控制熔接时间0.1 - 10s）、温度补偿模块（实时监测电极温度）和过流保护电路（防止电子管过载）。
三、关键技术参数与工艺要点
频率范围：需符合国际无线电干扰委员会（CISPR）标准，常用13.56MHz（需配频率稳定器）；
功率密度：0.3 - 0.8W/mm²（根据材料厚度调整，如0.5mm PVC建议功率5kW）；
熔接时间：1 - 3s（厚材料需延长至5s，过长易导致材料碳化）；
温度控制：电极表面温度180 - 250℃（通过热电偶实时监测，偏差≤±5℃）。
四、操作与维护规范
操作要点
材料预处理：清除表面油污、水分，极性材料（如PVC）焊接效果优于非极性材料（如PE）；
电极校准：使用塞尺检测上下电极平行度，偏差超过0.2mm需调整支撑螺栓；
安全防护：设备需接地（接地电阻≤4Ω），操作人员需佩戴防辐射围裙（屏蔽效率≥30dB）。
电子管寿命：连续工作时每2000小时更换，更换后需重新调试灯丝电流（标准值8 - 10A）；
电容检查：每季度用兆欧表检测高频电容绝缘电阻（应≥100MΩ），漏油电容需立即更换；
冷却系统：水冷式设备需每周更换去离子水，水温控制在25 - 35℃，防止结垢堵塞管道。
五、行业应用案例
包装领域：PVC折盒熔接（如食品吸塑包装），要求焊缝密封强度≥20N/10mm，采用15kW高频机搭配伺服压力系统；
医疗行业：TPU血袋焊接，需符合ISO 10993生物相容性标准，使用高频诱导式熔接机（非接触加热避免材料降解）；
汽车工业：EVA密封条熔接，通过PLC联动机械臂实现三维曲线焊接，效率达30件/小时。
