高频淬火
词语解释
播报
感应加热频率的选择：根据热处理技术要求及加热深度的要求选择频率，频率越高加热的深度越浅。
高频(10KHZ以上)加热的深度为0.5-2.5mm， 一般用于中小型零件的加热，如小模数齿轮及中小轴类零件等。
中频(1~10KHZ)加热深度为2-10mm，一般用于直径大的轴类和大中模数的齿轮加热。 [1]
工频(50HZ)加热淬硬层深度为10-20mm，一般用于较大尺寸零件的透热，大直径零件（直径Ø：300mm以上，如轧辊等）的表面淬火。 [1]
感应加热淬火表层淬硬层的深度，取决于交流电的频率，一般是频率高加热深度浅，淬硬层深度也就浅。频率f与加热深度δ的关系，有如下经验公式：δ=20/√f(20°C)；δ=500/√f(800°C)。 [1]
式中：f为频率，单位为Hz；δ为加热深度，单位为毫米（mm）。 [1]
感应加热表面淬火具有表面质量好，脆性小，淬火表面不易氧化脱碳，变形小等优点，所以感应加热设备在金属表面热处理中得到了广泛应用。 [1]
高频淬火
感应加热设备是产生特定频率感应电流，进行感应加热及表面淬火处理的设备。 [1]
基本原理
播报
高频淬火

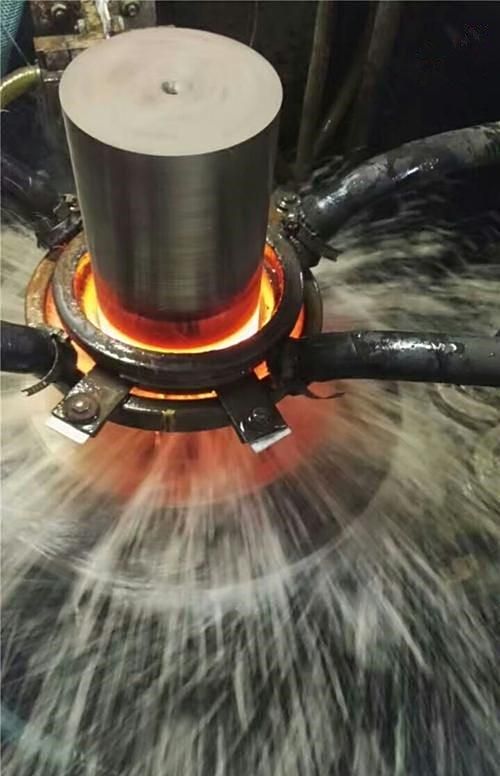

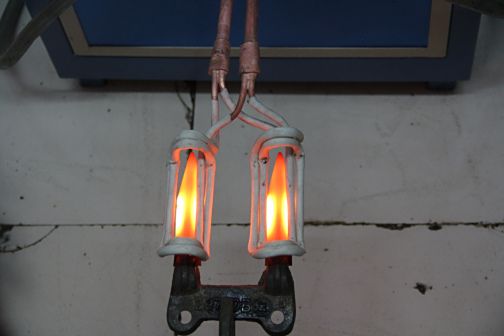

将工件放在用空心铜管绕成的感应器内，通入中频或高频交流电后，在工件表面形成同频率的的感应电流，将零件表面或局部迅速加热（几秒钟内即可升温800～1000℃，心部仍接近室温）若干秒钟后迅速立即喷(浸)水冷却（或喷浸油冷却）完成浸火工作，使工件表面或局部达到相应的硬度要求。 [1]
主要方法
播报
感应加热表面淬火（高频、中频、工频），火焰加热表面淬火，电接触加热表面淬火，电解液加热表面淬火，激光加热表面淬火，电子束加热表面淬火。
快速加热与立即淬火冷却相结合。 [1]
通过快速加热使待加工钢件表面达到淬火温度，不等热量传到中心即迅速冷却，仅使表层淬硬为马氏体，中心仍为未淬火的原来塑性、韧性较好的退火（或正火及调质）组织。 [1]
频率选用
播报
室温时感应电流流入工件表层的深度δ（mm）与电流频率f（HZ）的关系为频率升高，电流透入深度降低，淬透层降低。 [1]
常用的电流频率有：
1、高频加热：100～500KHZ，常用200～300KHZ，为电子管式高频加热，淬硬层深为0.5～2.5mm，适于中小型零件。 [1]
2、中频加热：电流频率为500～10000HZ，常用2500～8000HZ，电源设备为机械式中频加热装置或可控硅中频发生器。淬硬层深度2～10 mm。适于较大直径的轴类、中大齿轮等。 [1]
3、工频加热：电流频率为50HZ。采用机械式工频加热电源设备，淬硬层深可达10～20mm，适于大直径工件的表面淬火。 [1]
比较
播报
与普通加热淬火比较具有： [2]
1、加热速度极快，可扩大A体转变温度范围，缩短转变时间。
2、淬火后工件表层可得到极细的隐晶马氏体，硬度稍高（2～3HRC）。脆性较低及较高疲劳强度。
3、经该工艺处理的工件不易氧化脱碳，甚至有些工件处理后可直接装配使用。 [2]
4、淬硬层深，易于控制操作，易于实现机械化，自动化。
5、火焰表面加热淬火 [2]
应用
播报
承受扭转、弯曲等交变负荷作用的工件，要求表面层承受比心部更高的应力或耐磨性，需对工件表面提出强化要求，适于含碳量We=0.40～0.50%钢材。 [2]
安全要求
播报
热处理车间、工段的安全管井应符合国家分布的有关法规或条例，关设置必要的劳保、消防、急救、环保、通风、照明用品及设备。其车间内一定要制定一套符合标准要求的、更具体的安全操作文件，并在生产中严格执行。 [2]
表1 初试工艺及结果
阳压/kV
阳流/A
栅流/A
加热时间/s
冷却介质
淬硬层深度/mm
硬度/HRC
脱碳层深度/mm
11
3
0.6
8
自来水浸淬
3.4-3.9
54
0.15
[2]
序号
工艺参数
检测结果
阳压/kV
阳流/A
栅流/A
加热时间/s
冷却介质
淬硬层深度/mm
硬度/HRC
脱碳层深度/mm
裂纹
1
11.0
2.4
0.50
自来水浸淬
7.0
32-38
54
0.120
发现几条细小裂纹
2
10.5
2.4
0.40
自来水浸淬
6.5
32-37
55
0.100
存在
3
10.5
2.2
0.35
自来水浸淬
5.5
28-33
55
0.030
存在
4
10.5
2.2
0.35
自来水浸淬
5.0
25-31
55
0.005
存在
[2]
