一种孕产妇用多功能座椅的制作方法

一种孕产妇用多功能座椅的制作方法

本技术涉及孕产妇辅助设备,特别涉及一种孕产妇用多功能座椅。


背景技术:

1、产后的产妇因会阴部伤口疼痛,蹲坐困难,目前孕产妇产后上厕所大多通过自行缓慢走动、家人帮扶或轮椅移动来辅助孕产妇上厕所,但是这些方法大多最终还是需要产妇自己移坐在马桶上,且在移动过程中还是会出现产妇会阴部伤口撕裂的问题,不便使用,且现有的孕产妇用多功能座椅的折叠板面积较小不方便放置较多的物品,难于满足术后不便移动的产妇使用,故此,我们推出一种新的孕产妇用多功能座椅。

技术实现思路

1、本实用新型的主要目的在于提供一种孕产妇用多功能座椅,可以有效解决背景技术中的问题。

2、为实现上述目的,本实用新型采取的技术方案为:

3、一种孕产妇用多功能座椅,包括座椅本体,所述座椅本体的上端开有坐便口,所述坐便口内活动有密封装置,所述座椅本体的下端左部和右部均固定安装有支撑板,两个所述支撑板的相对面均开有滑槽,两个所述滑槽之间共同活动安装有放置机构,两个所述支撑板的下端前部和后部均设置有万向轮,所述座椅本体的左端和右端均设置有椅臂,两个所述椅臂的上端均通过合页活动安装有盖体,所述座椅本体的后端设置有收放盒,所述收放盒的左端和右端共同设置有安全带,所述座椅本体的后端上部固定安装有两个推把,位于左部的所述椅臂的内部设置有安装槽,所述安装槽的内部活动安装有搁物装置。

4、优选的,所述放置机构包括脚踏板,所述脚踏板的上端设置有限位槽,所述脚踏板的前端固定安装有拉手,所述脚踏板的左端和右端均固定安装有两个滑块,所述脚踏板分别四个滑块滑动安装在两个滑槽内,所述限位槽的位置与坐便口的位置上下对应。

5、优选的,所述密封装置包括密封盖,所述密封盖的上端固定安装有软垫,所述软垫的上端前部开有手扣槽,所述密封盖的上端前部固定安装有手勾环。

6、优选的,所述手扣槽与手勾环的位置对应,所述软垫的高度与座椅本体坐垫处的高度平齐。

7、优选的,所述搁物装置包括安装杆,所述安装杆的后端通过合页活动安装有置物板,所述置物板的后端通过合页活动安装有延长板。

8、优选的,所述安装杆通过活动轴活动安装在安装槽的内部,所述延长板与右部的盖体的上端活动接触。

9、与现有技术相比,本实用新型具有如下有益效果:

10、1、通过设置的软垫、手扣槽和手勾环,通过手动拉动手扣槽内的手勾环,从而将密封盖打开露出坐便口,产妇只需坐在座椅本体上即可上厕所,上完后,通过将密封盖闭合,此时密封盖上方的软垫与座椅本体上的坐垫处高度齐平,提高座位的舒适度,设置的置物板和延长板,通过打开左部的盖体,将置物板拿出,并将延长板翻折出并搭在右部的盖体上,方便同时放置多种物品;

11、2、通过设置安全带、脚踏板、限位槽、滑块和拉手,安全带可防止在移动时防止产妇跌倒,脚踏板方便在移动时放置脚,同时在脚踏板上设置限位槽,防止产妇需要上厕所但不方便移动时,通过拉动将脚踏板拉出,并将接便盆放置在限位擦槽内,然后将脚踏板向后推回原位,此时接便盆与坐便口的位置上下对应,方便产妇上厕所,且脚踏板方便拆卸,方便在不使用接便盆时,通过将座椅本体推至马桶上并将坐便口对准厕所马桶即可上厕所。

技术特征:

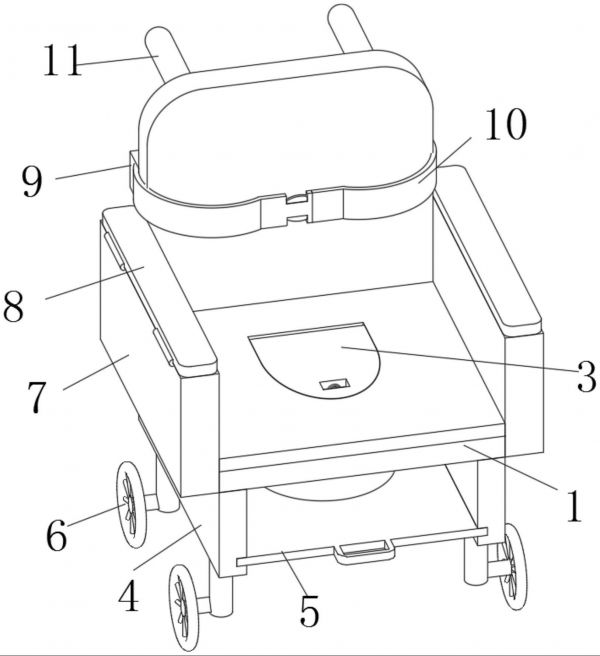

1.一种孕产妇用多功能座椅,包括座椅本体(1),其特征在于:所述座椅本体(1)的上端开有坐便口(2),所述坐便口(2)内活动有密封装置(3),所述座椅本体(1)的下端左部和右部均固定安装有支撑板(4),两个所述支撑板(4)的相对面均开有滑槽(14),两个所述滑槽(14)之间共同活动安装有放置机构(5),两个所述支撑板(4)的下端前部和后部均设置有万向轮(6),所述座椅本体(1)的左端和右端均设置有椅臂(7),两个所述椅臂(7)的上端均通过合页活动安装有盖体(8),所述座椅本体(1)的后端设置有收放盒(9),所述收放盒(9)的左端和右端共同设置有安全带(10),所述座椅本体(1)的后端上部固定安装有两个推把(11),位于左部的所述椅臂(7)的内部设置有安装槽(12),所述安装槽(12)的内部活动安装有搁物装置(13);

2.根据权利要求1所述的一种孕产妇用多功能座椅,其特征在于:所述密封装置(3)包括密封盖(31),所述密封盖(31)的上端固定安装有软垫(32),所述软垫(32)的上端前部开有手扣槽(33),所述密封盖(31)的上端前部固定安装有手勾环(34)。

3.根据权利要求2所述的一种孕产妇用多功能座椅,其特征在于:所述手扣槽(33)与手勾环(34)的位置对应,所述软垫(32)的高度与座椅本体(1)坐垫处的高度平齐。

4.根据权利要求1所述的一种孕产妇用多功能座椅,其特征在于:所述搁物装置(13)包括安装杆(131),所述安装杆(131)的后端通过合页活动安装有置物板(132),所述置物板(132)的后端通过合页活动安装有延长板(133)。

5.根据权利要求4所述的一种孕产妇用多功能座椅,其特征在于:所述安装杆(131)通过活动轴活动安装在安装槽(12)的内部,所述延长板(133)与右部的盖体(8)的上端活动接触。

技术总结
本技术涉及孕产妇辅助设备技术领域,尤其为一种孕产妇用多功能座椅,包括座椅本体,所述座椅本体的上端开有坐便口,所述坐便口内活动有密封装置,所述座椅本体的下端左部和右部均固定安装有支撑板,两个所述支撑板的相对面均开有滑槽,两个所述滑槽之间共同活动安装有放置机构,两个所述支撑板的下端前部和后部均设置有万向轮,所述座椅本体的左端和右端均设置有椅臂,两个所述椅臂的上端均通过合页活动安装有盖体,所述座椅本体的后端设置有收放盒,所述收放盒的左端和右端共同设置有安全带。本技术所述的一种孕产妇用多功能座椅,折叠板面积增大,方便使用,且方便产妇在座椅上上厕所,使用时更加舒适便捷。

技术研发人员:王霄,杜云
受保护的技术使用者:西北妇女儿童医院(陕西省妇幼保健院)(陕西省计划生育研究所)
技术研发日:20230812
技术公布日:2024/1/15
