一种锁起式篮球框的制作方法

泰然健康网
2024-12-03 22:04

一种锁起式篮球框的制造方法与工艺

本实用新型涉及公用篮球架，具体涉及一种锁起式篮球框。

背景技术：

近年来，随着建设世界体育强国的政策大力推动，越来越多的人开始走出家门，寻找健康的健身运动，一些公用的体育场采用收费营利的模式，由于体育器材一旦设置就固定下来，对于人员流动性较大，时间和人员都不好掌控的问题，无法得到合理的解决。

如专利号为CN200520079019.6的中国实用新型专利，该申请披露了投币使用的篮球架，通过复杂的传动机构实现篮圈的收起和放下，使用过程中特别容易坏，且由于结构复杂，成本较高。

技术实现要素：

本实用新型提供一种锁起式篮球框，填补现有计时收费篮球架结构复杂，成本较高，容易损坏问题，具体技术方案如下：

一种锁起式篮球框，包括篮板和篮圈，所述篮圈的底座与篮板固定连接，所述篮圈的底座上设有可以转动的挡板，所述挡板通过转轴与底座连接，该转轴保持水平方向且与篮板平行，所述篮板上设有通孔，所述篮板背后设有伸缩杆，所述伸缩杆由电机带动，当伸缩杆伸出时，可以穿过通孔对自然下垂的挡板施加水平向外的力，使得挡板转动，被推起的挡板与篮圈的之间的间距变小实现对使得投进篮圈的篮球无法掉落。

进一步的，所述挡板转过的最大角度为90度。

进一步的，所述挡板靠近篮圈的侧面为粗糙的接触面。

进一步的，所述挡板的面积大于篮圈的面积。

进一步的，所述挡板的形状可以为方形或圆形。

需要说明的是，相比于传统的投币式篮球架，本方案结构简单，利用挡板对篮圈进行锁死，使用起来更加可靠，成本也降低，大大提高了便捷性。

有益效果

本实用新型提供一种锁起式篮球框，通过简单的结构，大大提高便捷性，具有一定的推广效率。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

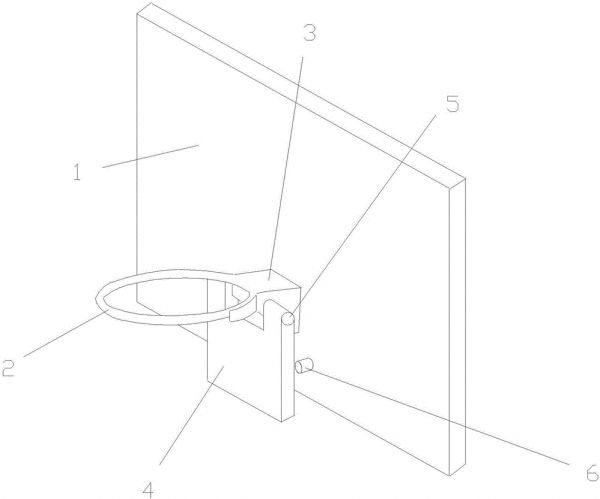

图1为挡板自然下落时结构示意图；

图2为挡板被顶起时结构示意图。

附图说明：

1：篮板，2：篮圈，3：底座，4：挡板，5：转轴，6：伸缩杆。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1:

如图1-2所示的一种锁起式篮球框，包括篮板1和篮圈2，所述篮圈2的底座3与篮板1固定连接，所述篮圈2的底座3上设有可以转动的挡板4，所述挡板4通过转轴5与底座3连接，该转轴5保持水平方向且与篮板1平行，所述篮板1上设有通孔，所述篮板背后设有伸缩杆6，所述伸缩杆6由电机带动，当伸缩杆6伸出时，可以穿过通孔对自然下垂的挡板4施加水平向外的力，使得挡板4转动，被推起的挡板4与篮圈2的之间的间距变小实现对使得投进篮圈2的篮球无法掉落。

进一步的，所述挡板4转过的最大角度为90度。

进一步的，所述挡板4靠近篮圈2的侧面为粗糙的接触面。

进一步的，所述挡板4的面积大于篮圈2的面积。

进一步的，所述挡板4的形状可以为方形或圆形。

需要说明的是，相比于传统的投币式篮球架，本方案结构简单，利用挡板对篮圈进行锁死，使用起来更加可靠，成本也降低，大大提高了便捷性。

本实用新型提供一种锁起式篮球框，通过简单的结构，大大提高便捷性，具有一定的推广效率。

本以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
