一种茶叶加工生产中废茶渣回收利用装置的制作方法

泰然健康网
2024-12-08 07:11

1.本实用新型涉及茶叶加工技术领域，尤其涉及一种茶叶加工生产中废茶渣回收利用装置。

背景技术：

2.茶叶，俗称茶，一般包括茶树的叶子和芽，别名茶、槚，茗，荈，茶叶成分有儿茶素、胆甾烯酮、咖啡碱、肌醇、叶酸、泛酸，有益健康，茶叶制成的茶饮料，是世界三大饮料之一。
3.在一些茶饮制作过程中，需要先对茶叶进行浸泡，然后将泡过后的茶水引流到下一个加工环节，而残留的茶渣则一般直接废弃，这样就会产生大量的茶叶垃圾，从而增加环境保护的负担，且现今，一些茶渣可以制作枕头等一些生活用品，如直接废弃，同样会造成浪费。
4.因此，有必要提供一种新的茶叶加工生产中废茶渣回收利用装置解决上述技术问题。

技术实现要素：

5.本实用新型解决的技术问题是提供一种操作简单、节约资源的茶叶加工生产中废茶渣回收利用装置。
6.为解决上述技术问题，本实用新型提供的茶叶加工生产中废茶渣回收利用装置包括：回收箱；进料斗，所述进料斗固定安装在所述回收箱的顶部；挡板，所述挡板铰接在所述进料斗的顶部；连接板，所述连接板固定固定安装在所述回收箱的两侧内壁上；腔体，所述腔体开设在所述连接板内；多个漏水孔，多个所述漏水孔均开设在所述连接板的顶部，且多个所述漏水孔均与所述腔体连通；第一固定框，所述第一固定框固定安装在所述回收箱的一侧外壁上；多个加热板，多个所述加热板均固定安装在所述第一固定框的两侧内壁上；导管，所述导管固定安装在所述第一固定框的底部，且所述导管的另一端延伸至所述腔体内；第二固定框，所述第二固定框固定安装在所述回收箱的一侧外壁上；出料通槽，所述出料通槽开设在所述回收箱的一侧内壁上，且所述出料通槽与所述第二固定框相连通；堵板，所述堵板滑动安装在所述第二固定框的顶部内壁上，且所述堵板的一侧外壁延伸至所述出料通槽内并与所述出料通槽相适配；螺纹孔，所述螺纹孔开设在所述第二固定框的一侧外壁上；螺杆，所述螺杆转动安装在所述堵板的一侧外壁上，且所述螺杆的一端贯穿所述螺纹孔并与所述螺纹孔螺纹连接；出水管，所述出水管设置在所述回收箱的底部，且所述出水管的顶部延伸至所述腔体内；出料管，所述出料管固定安装在所述第二固定框的底部；电扇，所述电扇固定安装在所述第一固定框的顶部内壁上。
7.优选的，所述挡板顶部开设有通口，所述通口内固定安装有过滤网。
8.优选的，所述第一固定框的顶部开设有多个通气孔。
9.优选的，所述第二固定框的顶部开设有滑槽，所述堵板的顶部固定安装有滑块，所述滑槽与所述滑块滑动连接。
10.优选的，所述出水管和所述出料管上均设置有阀门。
11.优选的，所述第二固定框的底部内壁设为两个斜面，所述回收箱的底部固定安装有两个支撑架。
12.与相关技术相比较，本实用新型提供的茶叶加工生产中废茶渣回收利用装置具有如下有益效果：
13.通过连接板、腔体、多个漏水孔和出水管可以过滤茶叶中的残余水流，通过多个加热板、电扇、导管、腔体、多个漏水孔可以对回收箱内的茶叶进行加热干燥，再通过出料通槽、第二固定框和出料管排出回收箱内的茶叶并收集，操作简单便捷，避免浪费茶叶资源，继而减少茶叶垃圾的产生。
附图说明

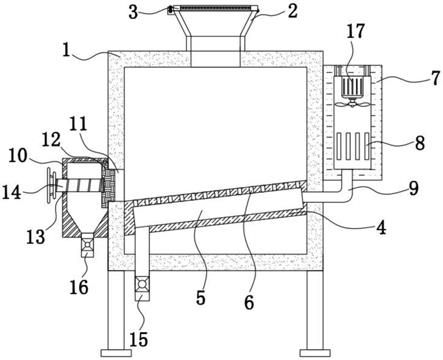

14.图1为本实用新型提供的茶叶加工生产中废茶渣回收利用装置的一种较佳实施例的主视结构示意图；
15.图2为本实用新型提供的茶叶加工生产中废茶渣回收利用装置的正视图。
16.图中标号：1、回收箱；2、进料斗；3、挡板；4、连接板；5、腔体；6、漏水孔；7、第一固定框；8、加热板；9、导管；10、第二固定框；11、出料通槽；12、堵板；13、螺纹孔；14、螺杆；15、出水管；16、出料管；17、电扇。
具体实施方式
17.下面结合附图和实施方式对本实用新型作进一步说明。
18.请结合参阅图1
‑
图2，其中，图1为本实用新型提供的茶叶加工生产中废茶渣回收利用装置的一种较佳实施例的主视结构示意图；图2为本实用新型提供的茶叶加工生产中废茶渣回收利用装置的正视图。茶叶加工生产中废茶渣回收利用装置包括：回收箱1；进料斗2，所述进料斗2固定安装在所述回收箱1的顶部；挡板3，所述挡板3铰接在所述进料斗2的顶部；连接板4，所述连接板4固定固定安装在所述回收箱1的两侧内壁上；腔体5，所述腔体5开设在所述连接板4内；多个漏水孔6，多个所述漏水孔6均开设在所述连接板4的顶部，且多个所述漏水孔6均与所述腔体5连通；第一固定框7，所述第一固定框7固定安装在所述回收箱1的一侧外壁上；多个加热板8，多个所述加热板8均固定安装在所述第一固定框7的两侧内壁上；导管9，所述导管9固定安装在所述第一固定框7的底部，且所述导管9的另一端延伸至所述腔体5内；第二固定框10，所述第二固定框10固定安装在所述回收箱1的一侧外壁上；出料通槽11，所述出料通槽11开设在所述回收箱1的一侧内壁上，且所述出料通槽11与所述第二固定框10相连通；堵板12，所述堵板12滑动安装在所述第二固定框10的顶部内壁上，且所述堵板12的一侧外壁延伸至所述出料通槽11内并与所述出料通槽11相适配；螺纹孔13，所述螺纹孔13开设在所述第二固定框10的一侧外壁上；螺杆14，所述螺杆14转动安装在所述堵板12的一侧外壁上，且所述螺杆14的一端贯穿所述螺纹孔13并与所述螺纹孔13螺纹连接；出水管15，所述出水管15设置在所述回收箱1的底部，且所述出水管15的顶部延伸至所述腔体5内；出料管16，所述出料管16固定安装在所述第二固定框10的底部；电扇17，所述电扇17固定安装在所述第一固定框7的顶部内壁上。
19.所述挡板3顶部开设有通口，所述通口内固定安装有过滤网。
20.所述第一固定框7的顶部开设有多个通气孔。
21.所述第二固定框10的顶部开设有滑槽，所述堵板12的顶部固定安装有滑块，所述滑槽与所述滑块滑动连接。
22.所述出水管15和所述出料管16上均设置有阀门。
23.所述第二固定框10的底部内壁设为两个斜面，所述回收箱1的底部固定安装有两个支撑架。
24.本实用新型提供的茶叶加工生产中废茶渣回收利用装置的工作原理如下：
25.使用时，通过进料斗2将茶渣置入回收箱1内，然后通过挡板3将进料斗2的顶部进行封堵，在出水管15的底部放置水流收集装置并打开出水管15上的阀门，再通过连接板4、腔体5、多个漏水孔6和出水管15可以过滤茶叶中的残余水流并进行收集，之后便可以对多个加热板8进行加热并启动电扇17，气流经过多个加热板8后会变热，再通过导管9流动到腔体5内，随后通过多个漏水孔6吹动到回收箱1内，对回收箱1内的茶叶进行加热干燥，从而较好的去除茶叶中的水分，在茶叶干燥完成后，便可以转动螺杆14带动堵板12移动，使堵板12脱离出料通槽11，在出料管16的底部放置茶叶收集装置并打开出料管16上阀门便可以收集回收箱1内茶叶，操作简单便捷，避免浪费茶叶资源。
26.与相关技术相比较，本实用新型提供的茶叶加工生产中废茶渣回收利用装置具有如下有益效果：
27.通过连接板4、腔体5、多个漏水孔6和出水管15可以过滤茶叶中的残余水流，通过多个加热板8、电扇17、导管9、腔体5、多个漏水孔6可以对回收箱1内的茶叶进行加热干燥，再通过出料通槽11、第二固定框10和出料管16排出回收箱1内的茶叶并收集，操作简单便捷，避免浪费茶叶资源，继而减少茶叶垃圾的产生。
28.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
