一种茶叶滤渣处理再用装置的制作方法
本发明涉及茶渣处理，尤其涉及一种茶叶滤渣处理再用装置。
背景技术：
1、茶叶滤渣简称为茶渣，是人们在泡茶程序中不可避免的产物，人们在泡茶完毕后，会将茶渣倒入至茶水桶内使茶水分离，简单的过滤难以使得茶渣和水分分离，容易造成茶渣滋生细菌，无法进行回收利用，所以，需要设计一种茶渣处理装置。
2、专利申请号为cn216677137u的专利公开了一种用于茶叶加工的茶渣回收装置，通过将茶渣倒入回收桶内，部分茶渣到倾倒的过程中被甩出附着在回收桶的内壁上，此时使用注水管连通水源然后向注水管内注水，水流通过注水管流入水槽内，在水流流动的过程中冲击水板，水板受力后带动水管在水槽内转动，转动的过程中水流会通过水孔流出并沿着回收桶的内壁向下流动，流动的过程中清除回收桶内壁上附着的茶渣，所以水孔内流出的水流会呈螺旋状顺延着回收桶内壁下流，该回收装置在使用的过程中通过将茶渣倒入至回收桶内进行处理，但是在使用时通过滤网难以将茶渣内的水分去除。
3、我们设计了一种自动碾压的茶叶滤渣处理再用装置，以达到克服现有的回收装置通过滤网难以将茶渣内的水分去除的效果。
技术实现思路
1、针对现有技术的不足，本发明提供一种自动碾压的茶叶滤渣处理再用装置，以克服现有的回收装置难以将茶渣内的水分去除的缺点。
2、为实现以上目的，本发明通过以下方案予以实现：一种茶叶滤渣处理再用装置，包括有支撑主框和滤板，支撑主框内滑动式连接有滤板，还包括有铺平机构和碾干机构，支撑主框内右侧设有用于铺平茶渣的铺平机构，滤板与支撑主框之间设有用于碾压出茶渣内水分的碾干机构。
3、作为上述方案的改进，铺平机构包括有电动滑轨、滑块和刮板，支撑主框内右部前后两侧均安装有电动滑轨，电动滑轨上均安装有滑块，滑块之间连接有用于刮动茶渣的刮板。
4、作为上述方案的改进，碾干机构包括有电动推杆和碾轮，支撑主框右部前后两侧均安装有电动推杆，电动推杆的伸缩杆均与滤板连接，支撑主框内左部均匀转动式连接有用于碾压茶渣的碾轮。
5、作为上述方案的改进，还包括有用于自动清理茶渣的清洗机构，清洗机构包括有水箱、水泵、水管和喷水头，支撑主框右部前侧连接有水箱，水箱内底部左侧安装有水泵，水泵上连通有水管，水管穿过水箱和支撑主框，并绕在支撑主框上，水管上连通有喷水头。
6、作为上述方案的改进，还包括有用于烘干茶渣的烘干机构，烘干机构包括有固定杆、空气加热管和风扇，碾轮内都均匀连接有固定杆，每组固定杆之间安装有空气加热管，碾轮内前后两侧均安装有风扇。
7、作为上述方案的改进，还包括有用于对茶渣消毒的消毒机构，消毒机构包括有工作框、水加热管、蒸汽管道和蒸汽喷头，支撑主框内下部左侧连接有工作框，工作框内底部均匀安装有水加热管，工作框左部前侧连通有蒸汽管道，蒸汽管道穿过支撑主框，并与支撑主框连接，蒸汽管道下侧连通有蒸汽喷头。
8、作为上述方案的改进，工作框上部呈漏斗状。
9、作为上述方案的改进，还包括有用于阻挡机构，阻挡机构包括有伸缩杆、弹簧和挡板，支撑主框内中间均匀连接有伸缩杆，伸缩杆之间连接有挡板，挡板与支撑主框和滤板滑动式连接，伸缩杆与挡板之间均连接有弹簧，弹簧绕在伸缩杆上，滤板向左移动，挡板沿着滤板斜面向上移动，伸缩杆缩短，弹簧被压缩，滤板向右移动，滤板斜面与挡板接触后，弹簧复位带动挡板向下移动，伸缩杆伸长。
10、本发明的优点在于：1、本发明通过电动推杆的伸缩杆向左伸长带动滤板和茶渣向左移动，茶渣向左移动与碾轮接触时，碾轮适应性转动将茶渣内的水分碾压出，以此实现了碾压的效果，避免茶渣内残留有水分滋生细菌；
11、2、通过启动空气加热管和风扇，风扇将气流吹向空气加热管，空气加热管对气流进行加热，热气通过碾轮对茶渣进行烘干，以此实现了烘干的效果，加强了对茶渣的处理，方便储存；
12、3、通过滤板向右移动的过程中，挡板与滤板的斜面接触，使得弹簧复位带动滤板向下移动将滤板遮挡，进而伸缩杆伸长，以此实现了自动遮挡的效果，避免茶渣在铺平的过程中向左移动。
技术特征：

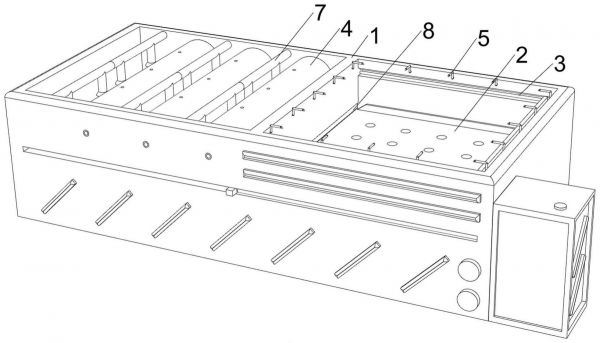

1.一种茶叶滤渣处理再用装置，包括有支撑主框(1)和滤板(2)，支撑主框(1)内滑动式连接有滤板(2)，其特征在于，还包括有铺平机构(3)和碾干机构(4)，支撑主框(1)内右侧设有用于铺平茶渣的铺平机构(3)，滤板(2)与支撑主框(1)之间设有用于碾压出茶渣内水分的碾干机构(4)。
2.如权利要求1所述的一种茶叶滤渣处理再用装置，其特征在于，铺平机构(3)包括有电动滑轨(31)、滑块(32)和刮板(33)，支撑主框(1)内右部前后两侧均安装有电动滑轨(31)，电动滑轨(31)上均安装有滑块(32)，滑块(32)之间连接有用于刮动茶渣的刮板(33)。
3.如权利要求2所述的一种茶叶滤渣处理再用装置，其特征在于，碾干机构(4)包括有电动推杆(41)和碾轮(42)，支撑主框(1)右部前后两侧均安装有电动推杆(41)，电动推杆(41)的伸缩杆均与滤板(2)连接，支撑主框(1)内左部均匀转动式连接有用于碾压茶渣的碾轮(42)。
4.如权利要求3所述的一种茶叶滤渣处理再用装置，其特征在于，还包括有用于自动清理茶渣的清洗机构(5)，清洗机构(5)包括有水箱(51)、水泵(52)、水管(53)和喷水头(54)，支撑主框(1)右部前侧连接有水箱(51)，水箱(51)内底部左侧安装有水泵(52)，水泵(52)上连通有水管(53)，水管(53)穿过水箱(51)和支撑主框(1)，并绕在支撑主框(1)上，水管(53)上连通有喷水头(54)。
5.如权利要求4所述的一种茶叶滤渣处理再用装置，其特征在于，还包括有用于烘干茶渣的烘干机构(6)，烘干机构(6)包括有固定杆(61)、空气加热管(62)和风扇(63)，碾轮(42)内都均匀连接有固定杆(61)，每组固定杆(61)之间安装有空气加热管(62)，碾轮(42)内前后两侧均安装有风扇(63)。
6.如权利要求5所述的一种茶叶滤渣处理再用装置，其特征在于，还包括有用于对茶渣消毒的消毒机构(7)，消毒机构(7)包括有工作框(71)、水加热管(72)、蒸汽管道(73)和蒸汽喷头(74)，支撑主框(1)内下部左侧连接有工作框(71)，工作框(71)内底部均匀安装有水加热管(72)，工作框(71)左部前侧连通有蒸汽管道(73)，蒸汽管道(73)穿过支撑主框(1)，并与支撑主框(1)连接，蒸汽管道(73)下侧连通有蒸汽喷头(74)。
7.如权利要求6所述的一种茶叶滤渣处理再用装置，其特征在于，工作框(71)上部呈漏斗状。
8.如权利要求6所述的一种茶叶滤渣处理再用装置，其特征在于，还包括有用于阻挡机构(8)，阻挡机构(8)包括有伸缩杆(81)、弹簧(82)和挡板(83)，支撑主框(1)内中间均匀连接有伸缩杆(81)，伸缩杆(81)之间连接有挡板(83)，挡板(83)与支撑主框(1)和滤板(2)滑动式连接，伸缩杆(81)与挡板(83)之间均连接有弹簧(82)，弹簧(82)绕在伸缩杆(81)上，滤板(2)向左移动，挡板(83)沿着滤板(2)斜面向上移动，伸缩杆(81)缩短，弹簧(82)被压缩，滤板(2)向右移动，滤板(2)斜面与挡板(83)接触后，弹簧(82)复位带动挡板(83)向下移动，伸缩杆(81)伸长。
技术总结
本发明涉及茶渣处理技术领域，尤其涉及一种茶叶滤渣处理再用装置。本发明提供一种自动碾压的茶叶滤渣处理再用装置。一种茶叶滤渣处理再用装置，包括有支撑主框和滤板，支撑主框内滑动式连接有滤板，还包括有铺平机构和碾干机构，支撑主框内右侧设有用于铺平茶渣的铺平机构，滤板与支撑主框之间设有用于碾压出茶渣内水分的碾干机构。本发明通过电动推杆的伸缩杆向左伸长带动滤板和茶渣向左移动，茶渣向左移动与碾轮接触时，碾轮适应性转动将茶渣内的水分碾压出，以此实现了碾压的效果，避免茶渣内残留有水分滋生细菌。
技术研发人员：修文浩,刘汉忠,刘献仁
受保护的技术使用者：兴国益香园茶业有限公司
技术研发日：
技术公布日：2024/1/12
