一种绿色环保的呼啦圈的制作方法
本实用新型涉及呼啦圈技术领域，尤其涉及一种绿色环保的呼啦圈。
背景技术：
呼啦圈又称健身圈，20世纪50年代流行于欧美、澳日等国。由于其轻便美观，练习活动占地不大，很快成为一项老少皆宜的运动项目。熟练者能获得腰腹肌肉、臀部肌肉、腿部肌肉较好的运动与发展，能有效提高人体腰、髋、膝关节的灵活性、柔韧性。现有的呼啦圈都是由塑料或橡胶制成，这种呼啦圈不够绿色环保，或多或少带有一些有毒物质，并且对人体的腰部或者腿部造成淤青。
技术实现要素：
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种绿色环保的呼啦圈，解决了现有的呼啦圈都是由塑料或橡胶制成，这种呼啦圈不够绿色环保，或多或少带有一些有毒物质，并且对人体的腰部或者腿部造成淤青的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：
一种绿色环保的呼啦圈，包括呼啦圈本体，所述呼啦圈本体包括弧形部a和弧形型部b，所述弧形部a和弧形部b呈半圆型结构且所述弧形部a和弧形部b的内部中空，所述弧形部a的两端设有均设有一凸出部，分别为凸出部a和凸出部b，所述弧形部b的两端均设有一限位凹槽，分别为限位凹槽a和限位凹槽b，所述凸出部a和凸出部b分别插入到所述限位凹槽a和限位凹槽b内且所述凸出部a和凸出部b分别与所述限位凹槽a和限位凹槽b过盈配合，所述凸出部a和凸出部b与所述限位凹槽a和限位凹槽b的连接处均包裹有缓冲橡胶圈，所述弧形部a和弧形部b的表面沿其弧度方向设有缓冲橡胶气垫，所述缓冲橡胶气垫的表面设有充气孔。
优选的，所述缓冲橡胶气垫的表面均匀设有多个按摩凸点。
优选的，所述凸出部a和凸出部b的表面均沿其圆周方向设有密封圈，所述密封圈卡扣在所述限位凹槽a和限位凹槽b内。
优选的，所述缓冲橡胶圈的中部沿其长度方向开有开口，所述开口的两侧分别设有魔术贴母贴和魔术贴公贴，魔术贴公贴粘连在所述魔术贴母贴上，所述缓冲橡胶圈包裹在所述凸出部a和凸出部b与所述限位凹槽a和限位凹槽b的连接处。
优选的，所述呼啦圈本体、缓冲橡胶圈以及所述缓冲橡胶气垫的表面均涂覆有抗氧化涂层。
(三)有益效果
本实用新型提供了一种绿色环保的呼啦圈，具备有以下有益效果：本实用新型设置了弧形部a和弧形部b，弧形部a两侧的凸出部a和凸出部b分别插入到所述弧形部b两侧的限位凹槽a和限位凹槽b内且所述凸出部a和凸出部b分别与所述限位凹槽a和限位凹槽b过盈配合，这样弧形部a和弧形部b分别设置，在弧形部a或弧形部b有一个损坏的情况时，可以采买弧形部a或弧形部b，从而与原来的弧形部a或弧形部b进行配对，不需要整体更换，更加环保，弧形部a和弧形部b的表面设有缓冲橡胶气垫，缓冲橡胶气垫充气后其内部的气体可以作为缓冲气体，在转动呼啦圈本体的时候，有效避免人体腰部受到直接的撞击，避免造成淤青。
附图说明

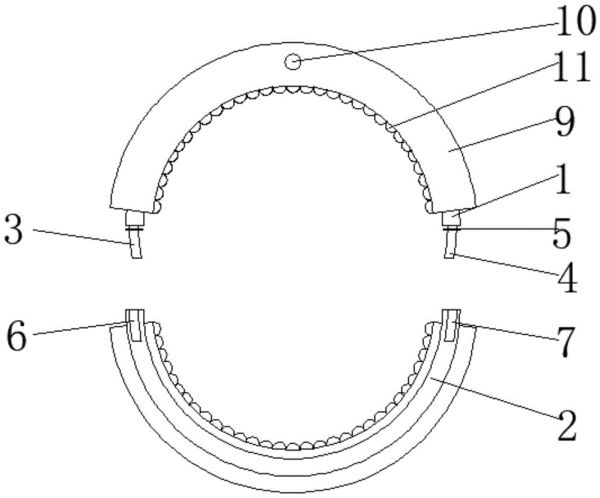

图1为本实用新型的结构示意图；
图2为本实用新型的缓冲橡胶圈的结构示意图。
图中：1、弧形部a；2、弧形部b；3、凸出部a；4、凸出部b；5、密封圈；6、限位凹槽a；7、限位凹槽b；8、缓冲橡胶圈；9、缓冲橡胶气垫；10、充气孔；11、按摩凸点；12、魔术贴公贴；13、魔术贴母贴。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1、2所示，现提出下述实施例：
一种绿色环保的呼啦圈，包括呼啦圈本体，所述呼啦圈本体包括弧形部a1和弧形部b2，所述弧形部a1和弧形部b2呈半圆型结构且所述弧形部a1和弧形部b2的内部中空，所述弧形部a1的两端设有均设有一凸出部，分别为凸出部a3和凸出部b4，所述弧形部b2的两端均设有一限位凹槽，分别为限位凹槽a6和限位凹槽b7，所述凸出部a3和凸出部b4分别插入到所述限位凹槽a6和限位凹槽b7内且所述凸出部a3和凸出部b4分别与所述限位凹槽a6和限位凹槽b7过盈配合，所述凸出部a3和凸出部b4与所述限位凹槽a6和限位凹槽b7的连接处均包裹有缓冲橡胶圈8，所述弧形部a1和弧形部b2的表面沿其弧度方向设有缓冲橡胶气垫9，所述缓冲橡胶气垫9的表面设有充气孔10。
在本实施例中，所述缓冲橡胶气垫9的表面均匀设有多个按摩凸点11。在转动呼啦圈本体的同时按摩凸点11对腰部进行撞击，从而达到按摩效果。
在本实施例中，所述凸出部a3和凸出部b4的表面均沿其圆周方向设有密封圈5，所述密封圈5卡扣在所述限位凹槽a6和限位凹槽b7内。密封圈5的作用是使凸出部a3和凸出部b4卡扣在所述限位凹槽a和限位凹槽b内。
在本实施例中，所述缓冲橡胶圈8的中部沿其长度方向开有开口，所述开口的两侧分别设有魔术贴母贴13和魔术贴公贴12，魔术贴公贴12粘连在所述魔术贴母贴13上，所述缓冲橡胶圈8包裹在所述凸出部a3和凸出部b4与所述限位凹槽a6和限位凹槽b7的连接处。凸出部a3和凸出部b4分别插入到所述限位凹槽a6和限位凹槽b7后，利用缓冲橡胶圈8的魔术贴公贴12粘连在所述魔术贴母贴13上，从而利用缓冲橡胶圈8加强弧形部a1与弧形部b2之间的连接性。
在本实施例中，所述呼啦圈本体、缓冲橡胶圈8以及所述缓冲橡胶气垫9的表面均涂覆有抗氧化涂层。提高呼啦圈本体、缓冲橡胶圈8以及所述缓冲橡胶气垫9的抗氧化性能，降低其氧化效率，使用寿命更长。
在图1-2中，本实用新型设置了弧形部a1和弧形部b2，弧形部a1两侧的凸出部a3和凸出部b4分别插入到所述弧形部b2两侧的限位凹槽a6和限位凹槽b7内且所述凸出部a3和凸出部b4分别与所述限位凹槽a6和限位凹槽b7过盈配合，这样弧形部a1和弧形部b2分别设置，在弧形部a1或弧形部b2有一个损坏的情况时，可以采买弧形部a1或弧形部b2，从而与原来的弧形部a1或弧形部b2进行配对，不需要整体更换，更加环保，弧形部a1和弧形部b2的表面设有缓冲橡胶气垫9，缓冲橡胶气垫9充气后其内部的气体可以作为缓冲气体，在转动呼啦圈本体的时候，有效避免人体腰部受到直接的撞击，避免造成淤青。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
