360度全景摄像：小空间视频监控的新选择

泰然健康网
2025-07-25 02:18

通常，在狭小空间安装视频监控设备是一项颇具挑战的任务。然而，随着360度全景摄像技术的出现，这一难题迎来了新的解决方案。这种技术能够一次性收录被监控区域前后左右的所有图像信息，无需后期合成或多镜头拼接，即可实现全方位监控。其工作原理基于仿生学和物理光学，通过球面镜的透射与反射，将水平360度、垂直180度的信息一次性成像。随后，再利用硬件自带的软件进行转换，以人眼习惯的方式呈现画面，从而大大简化了监控系统的构建过程。
图1展示了鱼眼结构的原理。这种结构利用其特殊的透镜设计，能够捕捉到比常规镜头更宽广的视野。在全景摄像技术中，鱼眼镜头发挥着至关重要的作用，它能够将水平360度、垂直180度的信息一次性收录，为全方位监控提供了有力的技术支持。
图2展示了鱼眼镜头的硬件结构。这种超广角特殊镜头，其视觉效果颇似鱼眼观察水面的景象。与人类眼睛的扁圆形水晶体不同，鱼眼的水晶体呈圆球形，使得它们虽然仅能聚焦近距离的物体，却能获得更宽阔的视野。这种独特的视角，为全景摄像技术提供了重要的支持。
图3描绘了人眼观察水中实物时的视觉现象。由于实物反射的光线在水中发生折射，我们往往会误以为物体位于虚像的位置，例如水中筷子的弯曲现象。这是由于光线在从空气斜射入水等介质时，折射角会小于入射角；而从水等介质斜射入空气时，折射角则大于入射角。这种折射现象会导致光线的传播方向发生变化。

鱼眼镜头正是利用了这一折射原理进行设计和制造的。它采用了更大的球面弧度，类似于鱼眼的球形水晶体，使得成像平面更靠近透镜，即鱼眼的水晶体与视网膜之间的距离更近。这样的设计使得鱼眼镜头能够拥有更大的视角，甚至达到水平360度、垂直180度的超大视角。

然而，这种大视角也会带来光学变形的问题。为了达到这样的视角，鱼眼镜头允许一定程度的桶形畸变，这意味着画面中的景物会发生变化，尤其是那些本应水平或垂直的景物。为了将畸变后的图像转换为适合人眼观看的正常图像，需要通过软件进行坐标变换和图像修正等处理。

图4以日本FXC鱼眼镜头为例，简要介绍了360摄像头软件处理的基本流程。这一流程包括图像的畸变校正、坐标变换以及色彩和亮度的调整等步骤，以确保最终呈现的图像质量符合人眼的观看需求。
60度全景图片的处理流程包括坐标转换和图像增强处理，以获得更适合人眼观看的平面图像。这一流程在软件中执行，通过计算处理将圆形全景图像转换为平面图像，呈现出人眼所习惯的视角和视觉效果。

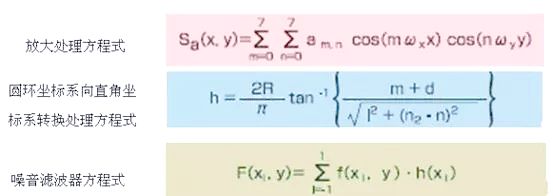

图5展示了软件处理过程中所使用的关键方程式。接下来，我们将深入探讨360度摄像头的独特产品特性。
1，全方位宽角度摄像
60度水平与180度垂直全景摄像，打破了传统广角摄像机的局限。在360度产品领域，视频监控实现了真正的无死角覆盖。
图6 普通摄像头视角范围

在普通摄像头中，视角范围相对有限，无法覆盖到周围环境的全部细节。这种取景角度的限制，使得在监控或拍摄时，往往存在一些盲区或死角，无法被及时发现和记录。
图7 360度摄像头全景视角

相较于普通摄像头，360度摄像头能够提供全方位、无死角的视角范围。其全景视角设计，使得监控或拍摄时，能够轻松捕捉到周围环境的每一个细节，从而大大减少了盲区的存在。
2，球面图像可轻松转换为平面视图
通过摄像机内部的专用软件进行修正和图面展开处理，鱼眼摄像头所捕获的球面图像能够轻松地转换为适合人眼观察的正常平面视图。

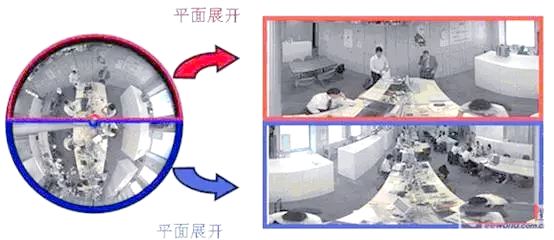

图8 平面展开实景图

通过一系列的图像处理步骤，包括摄像机内部的专用软件进行修正和图面展开处理，我们可以将鱼眼摄像头所捕获的球面图像轻松转换为平面视图，即实景图。这样的转换使得图像更适合人眼观察和理解，从而实现了从球面到平面的完美转变。
3. 成本优势。
使用全方位取景的360度摄像头，相较于传统的摄像机视频监控系统，能够显著减少所需摄像头数量，进而降低多输入硬盘录像机的投入。这不仅简化了施工布线过程，还能节省大量的后续维护成本。
4. 兼容性与应用案例
60度摄像头不仅易于接入现有的视频监控系统，还具备良好的扩展性。通过铜轴电缆与普通硬盘录像机相连，即可轻松实现360度全景监控。此外，这种摄像头还广泛应用于多种场合，如楼宇大厅、出入口、电梯、会议室、饮食店、停车场和工厂厂房等。下面以公交车车厢内的监控为例，展示360度全景摄像头的应用效果。该案例中，日本FXC的360度全景摄像头被安装在车厢中部，一台设备即可实现无死角全景监控。相较于传统的摄像机监控方式，这种方式不仅节省了设备数量，还大大提升了监控效果，避免了在狭小空间内安装多台摄像机可能带来的不美观和乘客不适感。

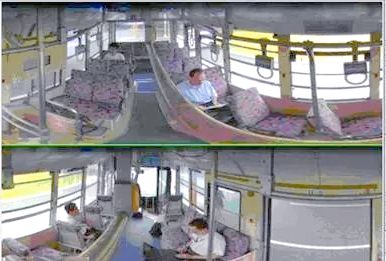

图9展示了车内球形成像的效果。通过360度全景摄像头，车厢内的每一个角落都能被清晰地捕捉并呈现出来，实现无死角监控。这种球形成像技术不仅提高了监控的效率，还为乘客提供了更加安全、舒适的环境。

图10展示了车内成像技术的进一步应用场景，如在某公司会议室内的使用情况（如图11所示）。这里，360度全景摄像技术被巧妙地结合了音视频记录设备，从而实现了仅用一台设备就能全方位、真实地记录会议全程。所有记录数据都可以上传至服务器进行存储，方便日后查阅或供相关被授权人员随时查阅。值得一提的是，日本FXC株式会社的这一系统已被誉为会议记录行业的领先设备。
图11展示了会议室中的三种视觉处理方式：原始图像、二分图像和四分图像。通过360度全景摄像技术，周围环境的图像信息能够被全面捕捉，即使在狭小的空间内也能应用自如，彻底消除了死角和盲区。若不考虑整体尺寸限制，仅用市面上的2.8mm（75度）广角摄像机组合，要实现一台360度全景摄像机的视野，大约需要7台这样的摄像机。

此外，360度全景摄像技术还具备独特的虚拟PTZ功能（如图11所示），使得在回放图像时能够体验Zoom In/Out以及旋转等操作，这一功能甚至可以完全替代传统高速球机中的电机驱动云台控制系统。虚拟PTZ技术的运用不仅简化了虚拟现实的实现过程，还减少了机械电机部件，从而降低了设备的功耗和发热量，减少了器件摩擦损耗，进一步延长了设备和系统的使用寿命。

对于狭小空间的视频监控系统而言，360度全景摄像头提供了一种全新的解决方案。它能够解决视距、视角、安装以及成本控制等多方面的问题。

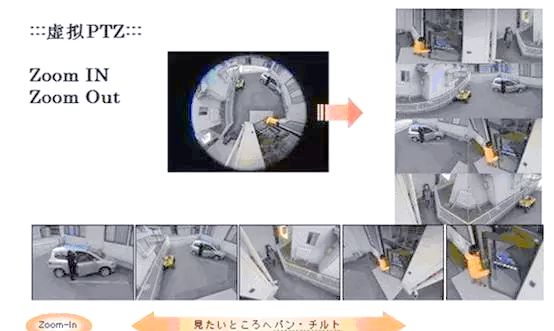

图12展示了日本FXC摄像头在虚拟PTZ操作下的实例。通过这一技术，用户能够在回放图像时体验到如同现场般的Zoom In/Out和旋转操作，这一功能极大地提升了视频监控的便捷性和实用性。
60度全景技术能够真实且迅速地展现360度范围内场景的全貌，为浏览者带来沉浸式的体验。这一技术在多个领域中均展现出显著优势，不仅适用于监控行业，还广泛应用于汽车、视频教学、影音娱乐以及虚拟现实等多个领域。展望未来，这种强大的图像技术有望进一步拓展到更多行业中。
