储能BMS电池管理系统中的各种算法介绍，功率追踪，SOC评估SOH

泰然健康网
2025-08-06 05:06

储能BMS电池管理系统是一种用于电池组中的单个电池管理的系统，以确保其安全性、寿命和性能。BMS系统通过采集电池信息并对其进行分析，以确保电池组的正常运行。在BMS电池管理系统中，涉及到了许多算法，包括最大功率点追踪算法、SOC计算算法、SOH评估算法等。在本文中，我们将详细探讨BMS电池管理系统中用到的算法。

一、最大功率点追踪算法

在储能系统中，尤其是在与太阳能电池板等可再生能源系统结合时，MPPT算法对于提高系统的整体效率至关重要。

1、Perturb and Observe (P&O) 算法：

工作原理：P&O算法通过周期性地扰动（增加或减少）电池或太阳能电池板的工作电压，并观察输出功率的变化。如果扰动导致输出功率增加，则继续在该方向上扰动；如果输出功率减少，则反向扰动。

优点：实现简单，容易在硬件上实现。

缺点：可能不是最优的，因为它可能在最大功率点附近震荡，而不是稳定在最大功率点上。

2、Incremental Conductance (IC) 算法：

工作原理：IC算法基于电池电压和电流之间的导数关系来确定最大功率点。它计算电压变化对电流变化的影响（即导数），并根据这个导数来调整工作点。

优点：比P&O算法更接近最大功率点，通常能更快地找到并稳定在最大功率点上。

缺点：需要更复杂的计算，可能需要更高级的硬件支持。

(图片来源于网络，与本文无关)

这两种算法都是迭代的，意味着它们通过连续的测量和调整来优化输出功率。在实际应用中，选择哪种算法取决于系统的具体需求、成本和可用的硬件资源。

在BMS系统中，MPPT算法的应用可以确保电池在最佳状态下工作，从而提高电池的充放电效率，延长电池的使用寿命。这对于储能系统来说尤其重要，因为它们通常需要在不同的环境和负载条件下稳定运行。通过优化电池的充放电过程，MPPT算法有助于提高整个储能系统的性能和可靠性。

二、SOC计算算法

SOC(State of Charge)计算是BMS中非常关键的功能，因为它直接关系到电池的安全性和寿命。

1、开路电压法（OCV）：

原理：开路电压法基于电池的开路电压（即电池在没有负载时的电压）与其SOC之间的关系。每种电池化学类型都有其特定的OCV-SOC曲线，通过这个曲线可以估计电池的SOC。

优点：原理简单，直接反映电池的化学状态。

缺点：需要电池处于完全静止状态才能准确测量开路电压，这在实际应用中很难实现。此外，电池老化会影响OCV-SOC曲线，导致测量误差。

2、卡尔曼滤波器法：

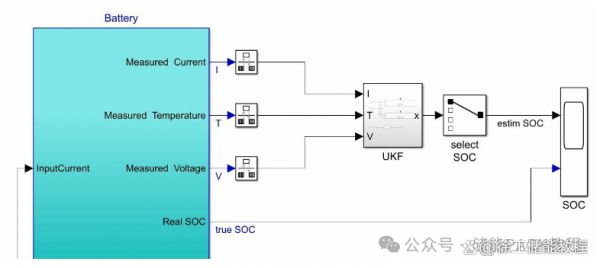

原理：卡尔曼滤波器是一种递归滤波器，它利用一系列的观测（通常是电压、电流和温度等）和电池模型来估计电池的SOC。它通过预测和更新两个步骤来不断优化SOC的估计值。

优点：能够处理噪声数据，提供较为准确的实时SOC估计。它还可以通过融合多个传感器数据来提高估计的准确性。

缺点：算法相对复杂，需要足够的计算资源。此外，卡尔曼滤波器的性能依赖于电池模型的准确性。

3、除了这两种方法，还有其他一些SOC估计方法，例如：

安时积分法：通过测量电池的电流和时间来计算电池的累积电荷，从而估计SOC。这种方法简单易行，但累积误差可能会影响长期精度。

神经网络法：利用神经网络学习电池的OCV-SOC关系或其他特征，以估计SOC。这种方法可以处理复杂的非线性关系，但需要大量的训练数据。

模型基础估计法：基于电池的电化学模型来估计SOC，这种方法可以提供更深入的电池状态理解，但同样需要准确的模型和计算资源。

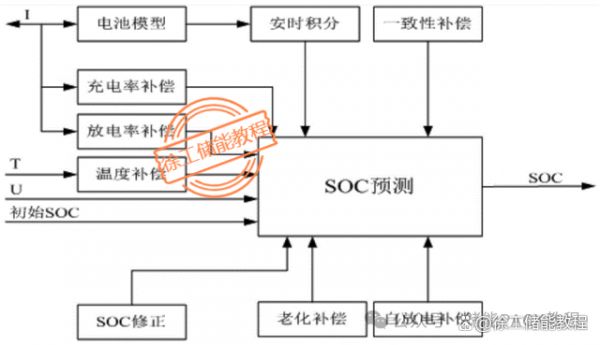

在实际应用中，可能会结合多种方法来提高SOC估计的准确性和鲁棒性。例如，可以将卡尔曼滤波器与安时积分法结合使用，以利用两者的优点。选择合适的SOC计算方法需要考虑电池类型、系统要求、成本和可用的硬件资源。

(图片来源于网络，与本文无关)

三、SOH评估算法

SOH（State of Health）评估是电池管理系统（BMS）中的关键组成部分，它对于确保电池系统的可靠性和安全性至关重要。

1、电化学阻抗谱法（EIS）：

操作原理：EIS通过在电池上施加一个微小的交流信号，并测量其阻抗响应来评估电池的内部状态。这种方法可以揭示电池内部的电化学过程，如电荷转移、扩散过程和电解质电阻等。

优点：能够提供电池内部阻抗变化的详细信息，这些信息对于理解电池的老化机制和健康状况非常有用。

缺点：EIS测试可能需要较长时间来完成，且对测试条件（如频率范围、信号幅度）的选择敏感。

2、数学建模法：

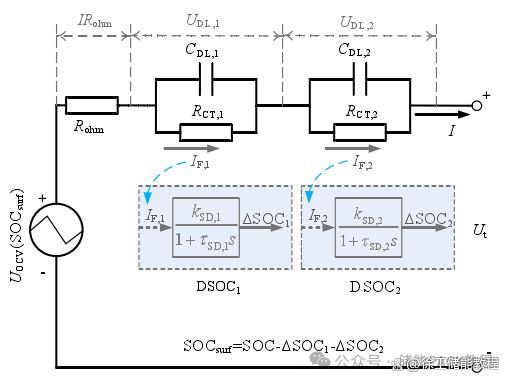

操作原理：这种方法涉及建立一个数学模型来描述电池的行为，包括其充放电过程、温度效应、老化机制等。模型可以是基于经验的，也可以是基于物理的，如等效电路模型（ECM）。

优点：可以模拟电池在不同条件下的行为，适用于预测电池的性能和寿命。

缺点：模型的准确性依赖于参数的准确性，且模型的复杂性可能导致计算成本较高。

(图片来源于网络，与本文无关)

四、充放电控制算法

充放电控制算法作为 BMS（电池管理系统）的核心算法之一，主要用于对电池组的充放电过程进行管控，以此确保电池组的安全性并延长其使用寿命。在实际应用场景中，充放电控制算法通常会采用 PID 控制器或者模糊控制器来实施控制。

其中，PID 控制器属于一种基于误差、积分以及微分的控制器。它通过对控制器参数的调整，促使电池组的充放电电流和电压稳定在设定值的附近区域。而模糊控制器则是一种基于模糊逻辑的控制器，其通过构建模糊规则并进行模糊推理，进而实现对电池组充放电的控制。

(图片来源于网络，与本文无关)

五、健康预警算法

健康预警算法是 BMS（电池管理系统）中的另一重要算法。该算法主要用于预测电池组可能出现的故障以及评估其寿命，以便提前采取相应维护措施。在实际应用中，健康预警算法通常会借助神经网络、遗传算法或者支持向量机来进行预测。

其中，神经网络是一种基于人工神经元构建的模型。它通过对神经网络的权值和偏置进行训练，从而实现对电池组故障和寿命的精准预测。遗传算法是一种基于自然选择原理，挑选适应度高的个体，经过不断迭代来寻找最优解的算法。而支持向量机则是一种基于统计学习理论的模型，其通过构建最优的分类超平面，来达成对电池组故障和寿命的有效预测。

六、优化算法

优化算法在 BMS 电池管理系统中占据重要地位。此算法旨在优化电池组的性能与寿命，从而满足用户的实际需求。在实际应用场景里，优化算法通常会采用遗传算法、粒子群算法或者模拟退火算法来进行优化操作。

其中，遗传算法是一种基于自然选择和遗传机制的优化算法。它通过对自然进化过程的模拟，在不断迭代中探寻最优解。粒子群算法属于一种基于群体智能的优化算法，其通过对鸟群飞行过程的模拟，持续迭代以寻找最优解。而模拟退火算法则是一种基于模拟退火过程的优化算法，它通过对金属退火过程的仿效，在不断的迭代过程中努力寻找最优解。

七、数据处理算法

数据处理算法在 BMS 电池管理系统中亦是极为重要的一种算法。该算法主要用于处理电池组的数据，以便提取出有用的信息和特征。在实际应用当中，数据处理算法通常会采用滤波算法、降维算法或者特征提取算法来进行处理。

其中，滤波算法是一种基于数字信号处理的算法。它通过对电池组的信号进行滤波操作，去除其中的噪声和干扰，进而提取出有用的信息。降维算法则是一种基于数据挖掘的算法。它通过降低数据的维度，减少数据量和复杂度，从而提高数据的可处理性和效率。特征提取算法则是一种基于模式识别的算法。它通过提取数据的特征，能够识别出数据中的模式和规律，最终实现数据的分类和识别。

八、结论

BMS电池管理系统是一种重要的电池管理技术，它通过对电池组的监测、控制和管理，提高了电池组的安全性、可靠性和寿命。其中，BMS电池管理系统中所采用的各种算法，包括状态估计算法、SOC估计算法、SOH评估算法、充放电控制算法、健康预警算法、优化算法和数据处理算法等，都起着重要的作用。
