设计简介

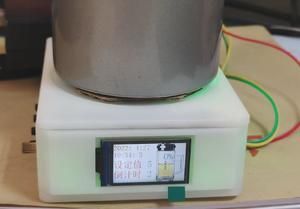

设计一个防久坐提示系统
实现功能：
1.显示功能（时间，杯子水量）
2.提示音
3.交互功能
4.触摸按键
外设包括：
1.中景园1.14寸LCD
2.四个独立按键
3.一个触摸按键
4.压力传感器
5.立式电位器
6.USB转串口
7.OLED
8.有源蜂鸣器
设计思路：使用旋钮调节设定时间，倒计时时间到，蜂鸣器响提醒喝水。杯子下面的压力传感器可以检测水量还剩多少，是否需要接水。倒计时时间一到，拿起杯子喝水，如果单次喝水量不过半，放回去，会继续提醒，保证喝够足量的水。喝两次就需要接一次水，防止久坐。
参考设计下载
附件.zip BOM下载 Schematic_【RA】基于瑞萨R7FA2E1A72DFL的防久坐健康管理系统_2022-10-07.pdf SCH_【RA】基于瑞萨R7FA2E1A72DFL的防久坐健康管理系统_2022-10-07.json Sheet_1_2022-10-07.schdoc PCB_PCB_【RA】基于瑞萨XXXX的防久坐健康管理系统_2022-10-07.pdf PCB_PCB_【RA】基于瑞萨XXXX的防久坐健康管理系统_2022-10-07.json Gerber_PCB_【RA】基于瑞萨XXXX的防久坐健康管理系统.zip！注意：请使用浏览器自带下载，迅雷等下载软件可能无法下载到有效资源。
相关器件
器件类型描述数据手册FHW0603UC3N3JST贴片电感点击下载0603TD-4A一次性保险丝点击下载SDV1608S5R5C0R5YPTF压敏电阻点击下载G08N03D2场效应管(MOSFET)点击下载10TPC100MG其余赠品点击下载FRC0402J113 TS贴片电阻点击下载BESDU0603-14ESD二极管极性：Bidirectional 峰值脉冲电流（10/1000us）：- 箝位电压：30V 击穿电压（最小值）：- 反向关断电压（典型值）：14V 0603 14V Cj=0.15pF PESD静电管点击下载CL6206A15S3M线性稳压器(LDO)点击下载C0603C160M4HAC7867贴片电容(MLCC)点击下载ZV17K0603300NIR1压敏电阻点击下载0402WGJ0183TCE贴片电阻阻值（欧姆）：18K 精度：±5% 功率：1/16W 温度系数：±100ppm/°C点击下载VJ0603D200MXCAJ贴片电容(MLCC)点击下载猜您喜欢
