轻松实现机械设计的四大旋转结构解析
011.机械设计中的旋转结构
在机械设计中，旋转动作是一种常见且多样的设计手法，能够引发物体围绕某个轴线进行循环运动。这种设计手法在各种机械装置中屡见不鲜，并且实现它的方法也多种多样。本文将为大家介绍其中四种结构，希望能够给大家带来启发。

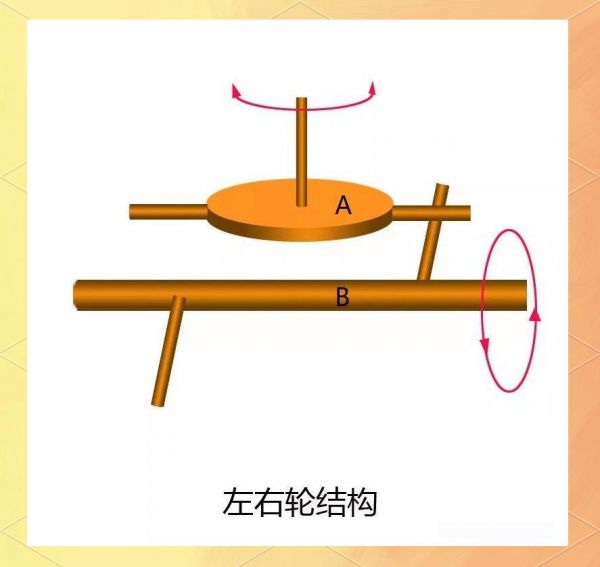

首先介绍的是“左右旋转轮”，这一结构能够轻松实现物体的左右往复旋转。在上图中，B轴作为传动轴，进行着圆周运动。当B轴上的纵杆与A单元的横杆发生接触时，会给予A单元一个旋转的推动力。由于B轴上的纵杆分布是相对的，因此当左侧纵杆离开横杆后，右侧纵杆会立即接替，继续推动横杆向前，从而实现了A轴的持续左右旋转。
在上述的传动过程中，B轴不仅进行着圆周运动，还伴随着上下左右的旋转动作。这种全方位的旋转动作，确保了A轴能够持续、稳定地进行左右旋转，从而实现了整个机械系统的顺畅运行。
022.全方位旋转动结构

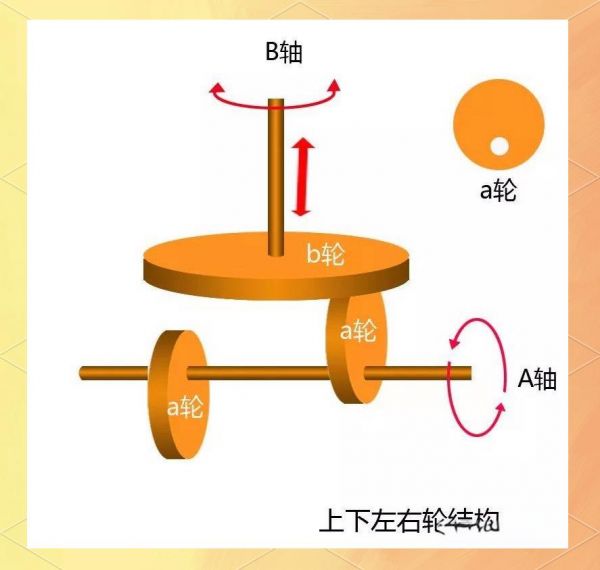

通过替换纵杆和横杆为轮子设计，利用相反方向的偏心圆（或凸轮）实现A轴的全方位运动。
在这个图中，我们可以观察到，原先的纵杆和横杆已被替换为轮子设计。A轴上装有两个方向相反的偏心圆（或凸轮）a轮，它们分别位于b轮的左右两侧。通过a轮的旋转摩擦，b轮得以实现左右及上下的全方位运动。

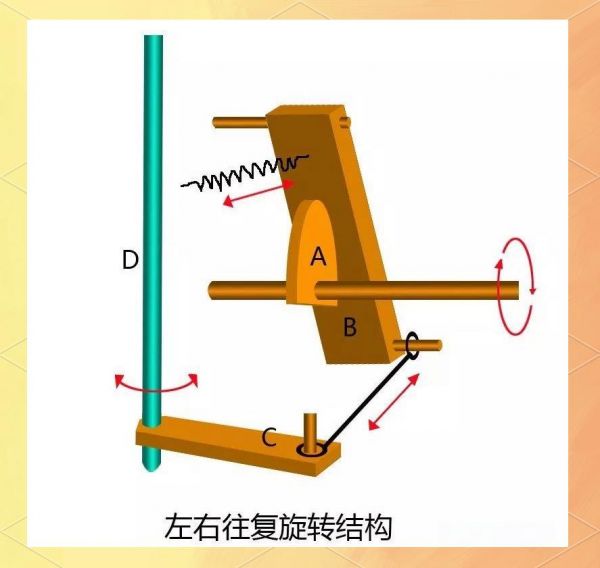

033.凸轮与杠杆结合
在图中，我们可以清晰地看到C部分所展示的凸轮与杠杆的巧妙结构。这种设计不仅简化了机械运动的复杂性，还实现了高效且精准的运动控制。通过凸轮的旋转，杠杆得以在垂直和水平方向上产生位移，从而实现多种复杂的运动轨迹。
在这个图示中，我们观察到包含一个凸轮和一个杠杆的巧妙设计。当凸轮转动时，它推动挡板（b）进行前后移动。这个挡板（b）与臂杆（C）相连结，从而使得臂杆能够跟随其进行前后运动。由于臂杆（C）是与垂直轴（D）固定连接的，因此臂杆的运动将进一步带动旋转轴（D）实现左右方向的移动。这种设计不仅简化了机械运动的复杂性，更实现了高效且精准的运动控制。

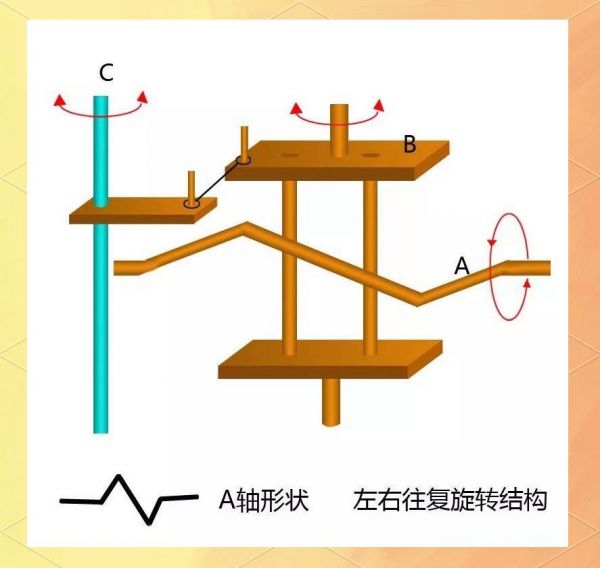

044.杠杆组合设计
在这个设计中，我们进一步探讨了杠杆的应用。通过将两个杠杆相结合，我们可以实现更为复杂且精准的运动控制。这种组合不仅增强了机械系统的稳定性，还进一步优化了运动效率，使得整个系统能够更加高效且流畅地运行。
通过Z形轴的斜杆与B轴的两个纵杆的交替接触，B单元得以实现左右旋转的动作。此外，我们还在B单元上增加了一个联杆，它与C轴的臂杆相连结，从而使得B与C单元能够同步进行左右运动。
领略了机械的魅力后，你是否已心动，渴望亲手制作一款木质机械玩具？那就发挥你的创意，借助左右旋转运动结构，开启你的机械之旅吧！
