【每日学机械】第64期，螺旋机构，它是由螺杆轴、螺母、凸轮机构、离合机构、限位机构等零部件组成，其特征是螺母和螺杆轴可沿径向(面)在全行程内脱离或啮合。主要功用是将回转运动转变为直线运动，从而传递运动和动力。
螺旋传动按其用途可分为如下四类：

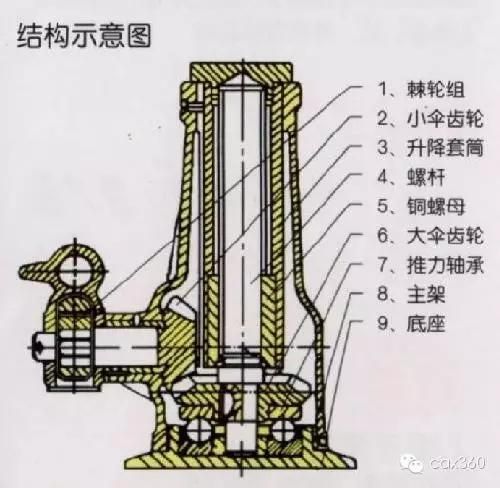

传力螺旋，主要用于传递轴向力。如螺旋千斤顶和螺旋压力机中用螺旋等
传导螺旋，主要用于传递运动。如车床的进给螺旋、丝杠螺母等
调整螺旋，主要用于调整、固定零件的位置。如车床尾架、卡盘爪的螺旋等
测量螺旋，主要用于测量仪器。如千分尺用螺旋等
螺旋机构的特点：
减速比大。螺杆转动一周，螺母只移动一个导程。
机构效益大。在主动件上施加一个不大的扭矩，就可在从动件上得到很大推力
可以使机构具有自锁性。当螺旋升角不大于螺旋副中的当量摩擦角时机构具有自锁性
结构简单、传动平稳、无噪音
最后看看直观的螺旋机构动图展示：

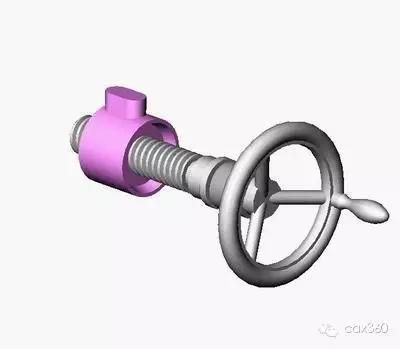

▲机构包含2个可移动关节、2个螺杆关节和1个旋转关节

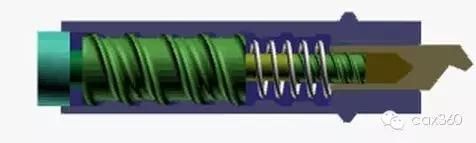

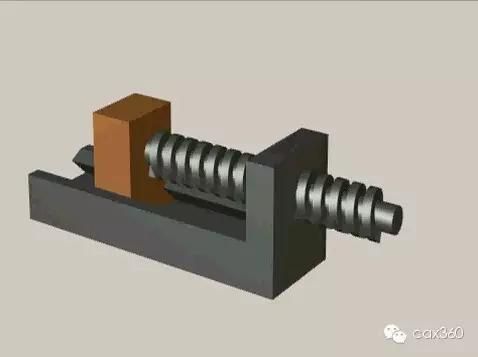

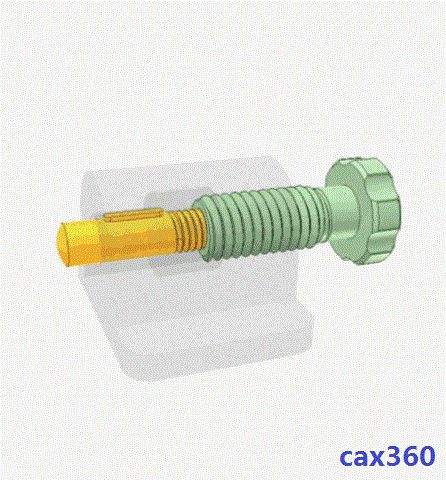

▲螺旋机构实例演示

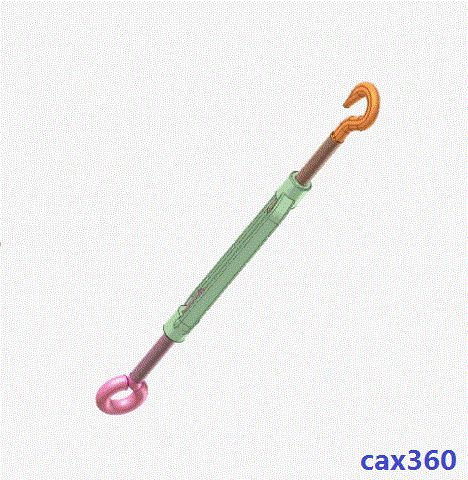

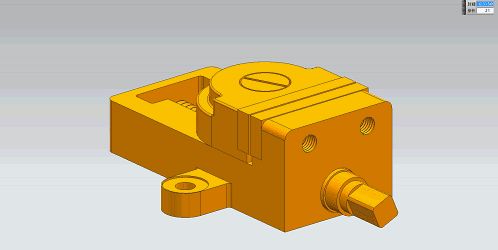

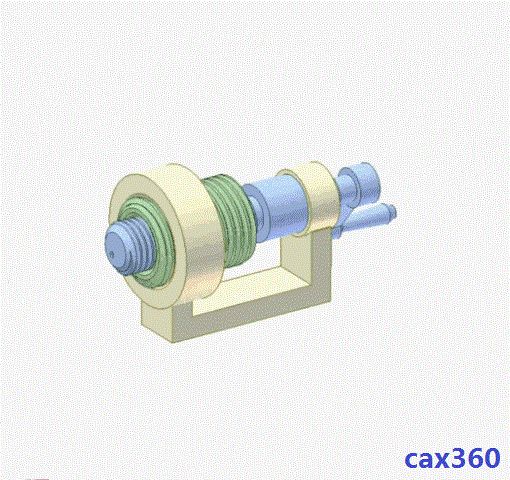

▲螺旋机构实例演示
