【每日学机械】第3期，精彩机械结构动图，直观解释机械原理知识！这期为大家讲解星型发动机、手枪消音器和施密特联轴器的机械结构。
1、星型发动机

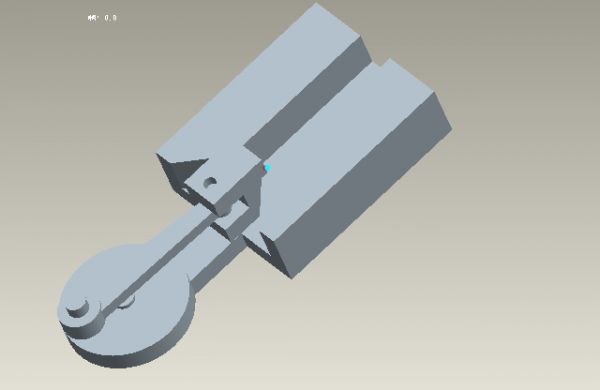

星型发动机是一种气缸环绕曲轴呈星型排列的一种活塞式发动机，气缸数多为奇数。我们生活中常见的是活塞发动机，空气和燃料的混合物进入气缸并被点燃，推动活塞运动，而曲轴和连杆又会把活塞的直线运动变成圆周运动：

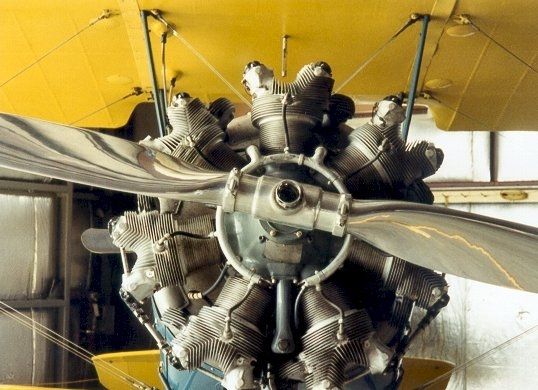

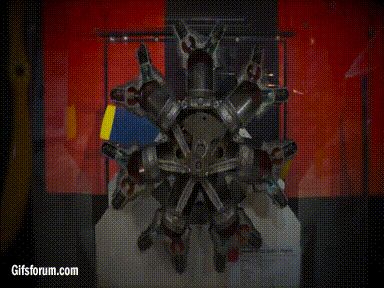

而如果把一组基本元件辐射状组合起来，就得到了上面的星型发动机。在星型发动机中飞轮产生的惯性联结了多个曲柄滑块机构，使整体结构运动平滑。在涡轮发动机出现之前，很多飞机上采用的都是这样的星型发动机：
2、手枪消音器

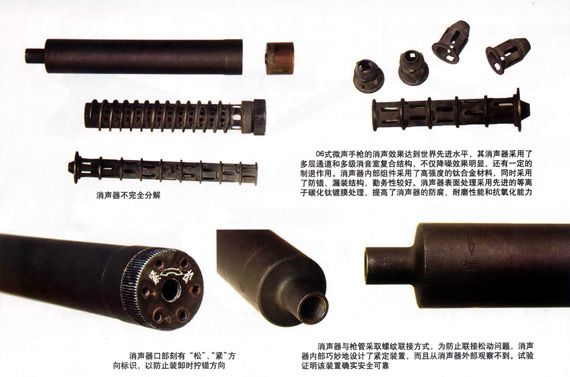

原理：枪械的“消音器”通常是安装在枪口的一个圆柱形金属管。当子弹通过消音器内的通道时，快速膨胀的气体冲进了一个个环绕子弹路径排列的扩张室，声波在扩张室中反射并相互干扰，再加上消声器内壁上使用的吸声材料能吸收噪音的能量，综合作用下就使管内传播的噪音衰减，从而达到消声的目的。
3、施密特联轴器

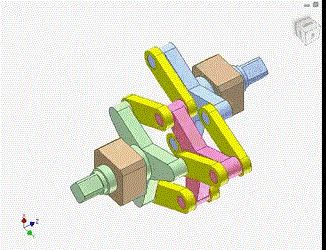

施密特联轴器是平行轴间的旋转运动，无固定轴承的粉红色连杆旋转，这两个轴可以在传输过程中移动。其特点是轴可平行移动无论是停转时还是带负载运转中，驱动轴和从动轴都可在位移范围内自由移动。可吸收摇动、吸收驱动侧、从动侧的径向摇动。节约空间组合传统的万向接头和花键，可缩短轴向，并获得大的偏心量。
