一种塔格糖料液的纯化设备的制作方法

1.本实用新型涉及纯化技术领域，具体为一种塔格糖料液的纯化设备。

背景技术：

2.塔格糖(tagatose)是以乳糖为原料，经水解获得半乳糖(因乳糖是半乳糖和葡萄糖结合生成的还原性双糖)，半乳糖是葡萄糖的同分异构体，同样是一种己醛糖，然后经异构化酶处理半乳糖转化生成含酮基的六碳己酮糖，塔格糖是一种天然来源的新型单糖，是一种很好的低能量食品甜味剂和填充剂，塔格糖在制备过程中需要进行分离和提纯，现有的纯化设备加工过程控制复杂，纯化效率低，为此，我们提出一种塔格糖料液的纯化设备。

技术实现要素：

3.本实用新型要解决的技术问题是克服现有的缺陷，提供一种塔格糖料液的纯化设备，能够实现料液的纯化和分离，控制简单，加工效率提高，可以有效解决背景技术中的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种塔格糖料液的纯化设备，包括框体、混流器和蒸发组件；
5.框体：中部固定有收集组件，所述收集组件的中部安装有色谱管，所述色谱管的下端插口内设有吸取组件，所述色谱管的下端接口上设有排洗管，所述排洗管的中部设有阀门；
6.混流器：安装在色谱管的内腔上端；
7.蒸发组件：整体呈环形套接在色谱管的外侧上端，所述蒸发组件与混流器连通，所述蒸发组件的下方设有加热器；
8.其中：还包括沉渣管和封堵，所述沉渣管等角度过渡连接在蒸发组件的下端，所述沉渣管的下端口扣接有封堵。
9.进一步的，所述收集组件包括料盘和连接嘴，所述料盘与框体可拆卸连接，所述料盘的中部设有与色谱管卡接配合的孔，所述连接嘴设在料盘的一侧。通过料盘对不需要的其他液体进行收集，统一进行处理。
10.进一步的，所述吸取组件包括探入管和侧口，所述探入管的中部穿过色谱管下端的插口，所述探入管为仅下端敞口的细长管体，且探入管的上端侧面设有侧口。通过高度可调的探入管将分层后的塔格糖吸出。
11.进一步的，所述混流器包括内盒、遮挡环和连接管，所述内盒卡接在色谱管的内腔，所述内盒下端敞口且上端面分布有通孔，所述内盒的内腔上端面固定有遮挡环，所述遮挡环的下端边缘悬空，所述内盒的侧面设有连接管。通过混流器实现流动相与未纯化料液的混合。
12.进一步的，所述蒸发组件包括腔管、腔板和收集管，所述腔管整体呈环形且通过连接管与内盒连通，所述腔板与沉渣管连通，所述腔板设在腔管的外侧上端，且腔板的外侧边
缘低于内侧边缘，所述腔板的外侧边缘设有收集管，所述腔管、腔板和收集管三者内腔相通。蒸发组件能够对未纯化料液进行蒸发，起到初步浓缩的目的。
13.进一步的，还包括冷却管，所述冷却管盘旋且与腔板的下表面贴合。蒸发后的气体经过腔板时被冷却管冷却。
14.进一步的，所述加热器包括立杆、环架和电热板，所述立杆的下端固定在料盘上，所述立杆的上端固定有环架，所述环架的内侧等角度分布有电热板，且电热板处在沉渣管的间隙，所述电热板的输入端与外部开关的输出端电连接。通过加热器对蒸发组件的腔管进行供热，方便拆卸和分离。
15.与现有技术相比，本实用新型的有益效果是：本塔格糖料液的纯化设备，具有以下好处：
16.1、本塔格糖料液的纯化设备，通过蒸发组件和混流器配合将未纯化料液输送至色谱管内，利用色谱法通入流动相对未纯化料液进行冲洗，分层后通过吸取组件抽出，蒸发组件能够对未纯化料液进行初步的浓缩，在色谱管内分离时具有稳定的量，利于抽出；
17.2、吸取组件的探入管侧面设置侧口，通过该侧口将分层后塔格糖吸出，该侧口的深度可随探入管进行调节。
附图说明

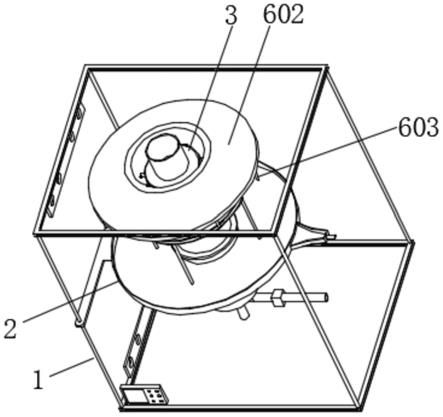

18.图1为本实用新型整体结构示意图；
19.图2为本实用新型剖面结构示意图；
20.图3为本实用新型a处结构放大示意图。
21.图中：1框架、2收集组件、201料盘、202连接嘴、3色谱管、4吸取组件、401探入管、402侧口、5混流器、501内盒、502遮挡环、503连接管、6蒸发组件、601腔管、602腔板、603收集管、7加热器、701立杆、702环架、703电热板、8排洗管、9阀门、10沉渣管、11封堵、12冷却管。
具体实施方式
22.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
23.请参阅图1-3，本实施例提供一种技术方案：一种塔格糖料液的纯化设备，包括框体1、混流器5和蒸发组件6；
24.框体1：中部固定有收集组件2，收集组件2的中部安装有色谱管3，色谱管3的下端插口内设有吸取组件4，色谱管3的下端接口上设有排洗管8，排洗管8的中部设有阀门9；排洗管8可将色谱管3中的物质排出；
25.收集组件2包括料盘201和连接嘴202，料盘201与框体1可拆卸连接，料盘201的中部设有与色谱管3卡接配合的孔，连接嘴202设在料盘201的一侧；
26.吸取组件4包括探入管401和侧口402，探入管401的中部穿过色谱管3 下端的插口，探入管401为仅下端敞口的细长管体，且探入管401的上端侧面设有侧口402；
27.吸取组件4的探入管401侧面设置侧口402，通过该侧口402将分层后塔格糖吸出，
该侧口402的深度可随探入管401进行调节；
28.混流器5：安装在色谱管3的内腔上端；混流器5包括内盒501、遮挡环 502和连接管503，内盒501卡接在色谱管3的内腔，内盒501下端敞口且上端面分布有通孔，内盒501的内腔上端面固定有遮挡环502，遮挡环502的下端边缘悬空，内盒501的侧面设有连接管503；
29.蒸发组件6：整体呈环形套接在色谱管3的外侧上端，蒸发组件6与混流器5连通，蒸发组件6的下方设有加热器7；
30.蒸发组件6包括腔管601、腔板602和收集管603，腔管601整体呈环形且通过连接管503与内盒501连通，腔板602与沉渣管10连通，腔板602设在腔管601的外侧上端，且腔板602的外侧边缘低于内侧边缘，腔板602的外侧边缘设有收集管603，腔管601、腔板602和收集管603三者内腔相通；还包括冷却管12，冷却管12盘旋且与腔板602的下表面贴合；
31.腔管601的侧面设置进液口(图中未标出)，通过该进液口加注未纯化料液；
32.冷却管12的两端与外部的流动水管路串联；
33.加热器7包括立杆701、环架702和电热板703，立杆701的下端固定在料盘201上，立杆701的上端固定有环架702，环架702的内侧等角度分布有电热板703，且电热板703处在沉渣管10的间隙，电热板703的输入端与外部开关的输出端电连接；
34.其中：还包括沉渣管10和封堵11，沉渣管10等角度过渡连接在蒸发组件6的下端，沉渣管10的下端口扣接有封堵11，打开封堵11可对沉渣管10 和腔管601底部的液体释放。
35.本塔格糖料液的纯化设备，通过蒸发组件6和混流器配5合将未纯化料液输送至色谱管3内，利用色谱法通入流动相对未纯化料液进行冲洗，分层后通过吸取组件4抽出，蒸发组件6能够对未纯化料液进行初步的浓缩，在色谱管3内分离时具有稳定的量，利于抽出。
36.本实用新型提供的一种塔格糖料液的纯化设备的工作原理如下：
37.通过蒸发组件6的腔管601侧面的进液口加注未纯化料液，未纯化料液储集在腔管601的内腔，腔板601的内侧空置，通过外部的控制开关对电热板703供电，腔管601内的料液蒸发，蒸发的气体经过腔板602时被冷却管 12内的水冷凝，液体经过收集管603流至料盘201上，色谱柱3内置固定相，腔管601内的料液经过连接管503绕过遮挡环502充斥在内盒501的内腔，色谱管3的上端口通入流动相对未纯化料液进行冲洗，使得料液在色谱管3 内分层，拉动探入管401使其侧口402处在塔格糖分层所处的区域，经过负压将纯化后的塔格糖抽出。
38.以上仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
